Utilisez l'outil Grille
pour afficher les courbes définissant toute face ou surface de la conception. Cet outil affiche une représentation visuelle de l'expression mathématique de la surface. Les lignes de la grille représentent l'expression mathématique utilisée pour générer la surface. Vous pouvez l'utiliser pour identifier une surface de faible qualité. Par exemple, une face peut vous sembler correcte, mais la représentation mathématique sous-jacente est inutilement compliquée ou mal paramétrée. La modification de la face à l'aide d'autres outils pourrait poser des problèmes.
Si vous trouvez une face avec des problèmes sous-jacents, vous pouvez supprimer celle-ci, puis utiliser l'outil Combler avec l'option Retoucher le lissage ou l'outil Remplacer pour générer une nouvelle face.
Cliquez sur
Grille dans le groupe Qualité de l'onglet Mesurer.
Sélectionnez une face ou une surface. Appuyez sur Ctrl et cliquez simultanément pour afficher la grille sur plusieurs faces et surfaces.
Cliquez sur une zone vide de la fenêtre de conception pour masquer la grille.
Les options suivantes sont disponibles avec l'outil d'analyse Grille :
|
Ombrage |
Sélectionnez Grille ou Vérificateur dans le menu Texture. Utilisez cette option pour obtenir de meilleures performances avec les conceptions grandes ou complexes. |
|
Faites glisser l'échelle ou cliquez sur - ou + pour définir l'échelle de la grille. |
Grilles de face avec ombrage de grille, ombrage de vérificateur et filaire

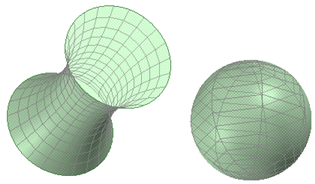

Grilles de face affichées sur une face lissée et sur une sphère
