Créer des lignes de repère

Utilisez l'outil LigneLigne droite, arc ou spline tracé en mode Esquisse ou sur un plan de dessin. Les lignes ont une longueur mais pas de zone. Lorsque vous tirez une esquisse en 3D à l'aide de l'outil Tirer, les lignes deviennent des arêtes. de repère pour créer une flèche depuis une annotation.

Pour créer une ligne de repère

1. Cliquez sur Ligne de repère dans le groupe AnnotationInformations que vous pouvez ajouter à un tracé (annotations, cotes, tolérances géométriques, marques centrales, nomenclatures, etc.). de l'onglet Mise en planMode de tracé en 2D utile lorsque vous n'avez pas besoin de générer d'objets 3D à partir des lignes de ce dessin. Si vous tentez de tirer des lignes de dessin en 3D, elles ne se comportent pas de la même manière que les lignes esquissées. Pensez au dessin comme à une mise en plan au crayon effectuée sur votre conception. Lorsque vous êtes prêt à utiliser votre dessin pour créer une géométrie, vous devez projeter les lignes de dessin sur une esquisse. La projection d'une ligne de dessin sur une esquisse est comparable au tracé à l'encre de la ligne. Vous pouvez importer un fichier AutoCAD DXF ou DWG 2D en tant que dessin..

   Passez la souris au-dessus des annotations du plan d'annotation actif pour visualiser les manières possibles de raccorder la ligne de repère à  l'annotation.

2. Cliquez sur un point de raccordement d'une annotation pour tracer le premier segment de la ligne de repère.

   Passez la souris au-dessus de la conception pour visualiser la forme à laquelle vous pouvez attacher l'extrémité de la ligne de repère. Vous pouvez également attacher les lignes de repère aux objets temporaires.

3. Pour une ligne segmentée, cliquez pour définir chaque point de la ligne de repère.

4. Terminez la ligne de repère en cliquant sur un sommet, une arête ou une face pour attacher l'extrémité d'une ligne de repère ou double-cliquez pour terminer la ligne de repère au niveau d'un point.

   L'extrémité de la ligne de repère est une flèche, sauf si elle est attachée à une face.

Accrocher une ligne de repère sur des incréments de 45°

Lors de la création d'une ligne de repère, maintenez la touche Maj enfoncée pour accrocher la ligne de repère sur l'incrément de 45° le plus proche.

1. Cliquez pour définir le point de départ de la ligne de repère.
2. Commencez à faire glisser pour vous rapprocher de l'orientation souhaitée.
3. Appuyez et maintenez la touche Maj enfoncée.
4. La ligne de repère s'accroche à l'incrément de 45° le plus proche.
5. Continuez de maintenir la touche Maj enfoncée et de faire glisser pour définir la longueur.
6. Cliquez pour définir le point d'extrémité de la ligne de repère.

Souligner le texte de l'annotation avec une ligne de repère

1. Créez une note
2. Accédez à l'outil Ligne de repère
3. Attachez une ligne de repère à l'emplacement du soulignement
4. Terminez la ligne de repère
5. Sélectionnez la ligne de repère
6. Menu contextuelDans l'interface utilisateur, liste des fonctions spécifiques à l'opération que vous effectuez. Accédez au menu contextuel en cliquant avec le bouton droit dans la fenêtre de conception. > Souligné
7. Le texte est souligné

Lorsque vous démarrez la ligne de repère, le passage de la souris près du texte de l'annotation permet d'afficher les points d'attache. L'image ci-dessus montre l'emplacement du soulignement en surbrillance.

Sélectionnez la ligne de repère et utilisez le menu contextuel pour sélectionner Souligné. La ligne de repère apparaît alors soulignée.

Pour insérer un symbole tout autour

Cliquez avec le bouton droit de la souris sur la ligne de repère et sélectionnez Tout autour.

Pour changer les segments d'une ligne de repère

Glissez un segment de la ligne de repère pour le déplacer ainsi que ses points de limite avoisinants. Cliquez avec le bouton droit de la souris sur la ligne de repère et sélectionnez Ajouter un point de brisure pour créer un nouveau segment.

Vous pouvez supprimer les segments de la ligne de repère en supprimant les points de brisure qui entourent le segment.

Pour changer les propriétés d'une ligne de repère

1. Cliquez du bouton droit sur la ligne de repère et sélectionnez Propriétés.

2. Modifiez les valeurs Style, Longueur et Largeur de la flèche.

3. Définissez la valeur Tout autour sur Vrai pour afficher un symbole tout autour. Sélectionnez Faux pour le masquer.

Pour attacher une ligne de repère à une cassure virtuelle

1. Sélectionnez l'outil Ligne de repère dans le groupe Annotation du ruban de l'onglet Mise en plan.

2. Appuyez sur Ctrl tout en cliquant sur une ligne.

3. Appuyez sur Ctrl tout en cliquant sur une ligne convergente.

   La tête de la ligne de repère est attachée à l'angle virtuel. Vous pouvez également faire glisser le point final de l'angle virtuel, dessiner une autre ligne jusqu'à l'angle virtuel, créer des angles virtuels en coupe pour les arrondis et entre une arête droite et en biais.

Exemples

Un angle virtuel

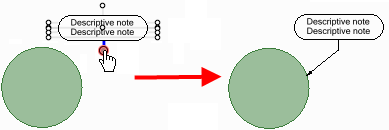

Liaison au point de raccordement inférieur d'une annotation pour créer une ligne de repère avec une brisure ou un corps de ligne.

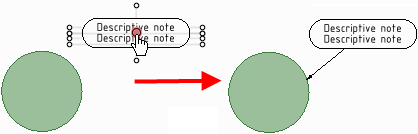

Liaison au point de raccordement central d'une annotation pour créer une ligne de repère droite.

Utilisez le point de raccordement central pour créer des notes d'indicateur circulaires ou des repères de nomenclature conformément aux normes JISNormes JIS (Japanese Standards Association) pour les mises en plan techniques. Vous pouvez personnaliser le style de vos annotations afin de les conformer aux normes JIS. Les normes JIS par défaut sont les mêmes que les normes ISO mais elles utilisent des vues du troisième angle tandis que les normes ISO utilisent des vues du premier angle. Voir ASME, ISO., sans soyage ou corps de ligne.
