Sélectionnez une face de la paroi en tôle et pivotez-la avec la poignée de déplacement. Si vous sélectionnez l'intérieur d'une face pour la faire pivoter autour du centre de pliage interne ou la face extérieure pour la faire pivoter autour de sa ligne de moule extérieure
Une jonction par défaut autour de laquelle la rotation s'effectue est sélectionnée en fonction de la jonction ayant généré la plus petite portion de la pièce à pivoter. Pour pivoter autour d'une autre jonction, déplacez l'ancre de la poignée de déplacement (sphère centrale) vers une arête de l'autre jonction.
Cliquez sur
Déplacer
dans le groupe Edition de l'onglet Conception.
Sélectionnez une face de la paroi que vous souhaitez faire pivoter.
La face sélectionnée détermine le point de rotation :

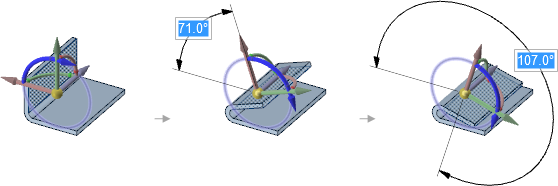

Sélectionnez la face interne pour faire pivoter autour de l'intérieur du pli :

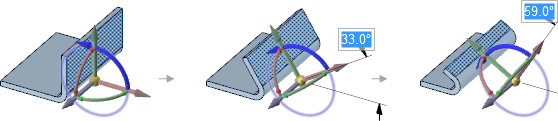

Sélectionnez la face externe pour faire pivoter autour de l'extérieur du pli (la ligne de moule extérieure) :
Lorsque vous faites pivoter une paroi autour de la ligne de moule extérieure, sa taille change. Ce type de rotation peut s'avérer utile car la ligne de moule est un point mesurable dans le cadre d'une inspection.

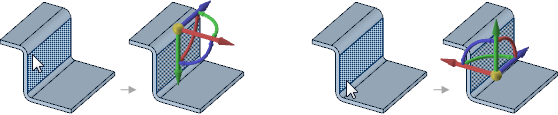

Si la face est connectée à plusieurs jonctions, la jonction la plus proche de l'endroit où vous avez cliqué est sélectionnée :
Sélectionnez l'axe de rotation bleu et faites pivoter la paroi.
L'outil Déplacer s'arrête lorsque la paroi en touche une autre.
La direction du pli est inversée si vous faites pivoter la paroi de manière à ce que son angle soit supérieur à 180°.

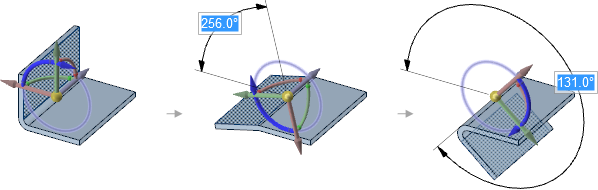

Faire pivoter la paroi intérieure pour que le pli soit inversé.

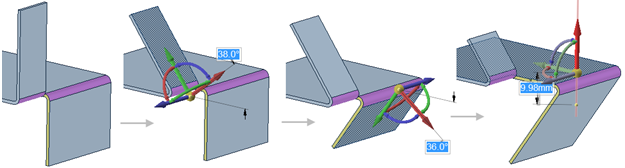

Faire pivoter des parois qui sont divisées sur une arête autour d'une jonction pliée, puis déplacer cette face de base partagée entre les parois divisées.
