Diviser des faces en tôle

Utilisez l'outil  Diviser dans le groupe Créer de l'onglet Tôle pour diviser des faces en tôle et créer des fendus partiels.

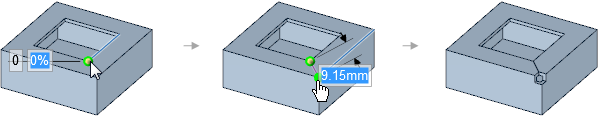

Vous pouvez utiliser l'outil Diviser et le guide d'outil Sélectionner deux points de diviseur, puis sélectionner un coin pour l'un des points (ou les deux) pour former une jonction en onglet (voir ci-dessous). Des grugeages en coin sont également créés le cas échéant.

Vous pouvez sélectionner une seule face, et non une arête avec épaisseur, à l'aide de cet outil. Vous ne pouvez pas diviser une face pliée.

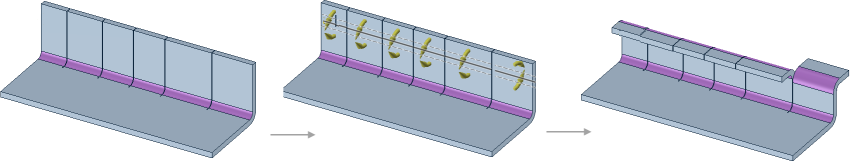

Lorsque vous créez plusieurs divisions le long d'une pièce en tôle, que vous utilisiez un ou deux points de diviseur ou une direction de pliage, le pli qui en résulte s'étend sur toute la longueur de la pièce en tôle, en incluant toutes les divisions, et sur les deux côtés de la (des) division(s) :

L'option Espace induit par la division de face des options de tôle contrôle la largeur d'un espace lorsque vous utilisez l'outil Diviser

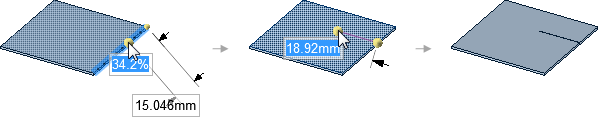

Pour créer une fente ou une division partielle

1. Cliquez sur Diviser dans le groupe Créer de l'onglet Tôle.

2. Sélectionnez le guide d'outil Sélectionner deux points de diviseur.

3. Modifiez s'il y a lieu les options sélectionnées dans l'outil Grugeage.

   La forme de l'extrémité d'une division partielle est déterminée par le type de grugeage sélectionné pour l'outil Grugeage. Ce dernier est défini sur Carré dans l'exemple ci-dessous.







4. Cliquez sur un point d'une arête.

5. Vous pouvez entrer une cote pour le pourcentage de la distance le long de l'arête ou pour la distance à partir de l'extrémité de l'arête.

   La sphère jaune devient verte lorsque l'extrémité est accrochée à un point.

6. Cliquez sur le point de l'extrémité de la division ou de la fente.



Pour diviser à l'aide d'une arête marquée ou d'une courbe d'esquisse

Cliquez sur Diviser et sélectionnez une arête marquée ou une courbe d'esquisse.

Guides d'outil

Les guides d'outils suivants sont conçus pour vous aider à exécuter les procédures étape par étape. Utilisez la touche Tab pour alterner entre les différents guides. Dès qu'un guide d'outil est sélectionné, il se peut que le curseur change aussi pour tenir compte du guide actif.
