Coudre des faces adjacentes

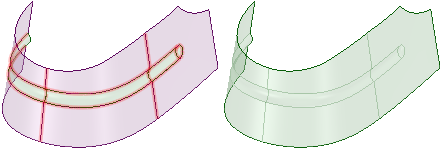

L'outil Coudre combine les faces de pièce de surface se touchant au niveau des arêtes. Lorsque les faces fusionnées forment une surface fermée, un solide est automatiquement créé. Cet outil permet de réparer plusieurs pièces de surface qui se trouvent dans des composants distincts. Les faces confondues sont détectées et supprimées avant que l'outil Coudre ne fusionne les surfaces en un seul corps.

Pour coudre des faces ensemble

1. (Facultatif) Sélectionnez une ou plusieurs pièces de surface ou composants.

   Sélectionner des objets avant de démarrer l'outil limite les résultats de l'outil à ces objets.

   Si vous sélectionnez un composant, toutes les pièces de surface de celui-ci dont les faces se touchent seront fusionnées.

2. Cliquez sur Coudre dans le groupe Solidifier de l'onglet RéparerVoir Combler.

   Les arêtes des faces pouvant être fusionnées sont mises en surbrillance.

3. (Facultatif) Modifiez la Distance maximum dans le volet Options pour ajuster la distance entre les pièces qui sont automatiquement détectées.

4. Cochez la case Vérifier la coïncidence pour rechercher les arêtes ou les plans coïncidents les uns par rapport aux autres.

5. Cliquez sur les faces mises en surbrillance que vous souhaitez fusionner.

   Les faces sont fusionnées lorsque vous cliquez dessus.

6. (Facultatif) Cliquez sur le guide d'outil Sélectionner une géométrie pour sélectionner les faces qui n'ont pas été automatiquement détectées.

7. Cliquez sur Terminer pour fusionner toutes les faces mises en surbrillance.

Guides d'outil

Les guides d'outils suivants sont conçus pour vous aider à exécuter les procédures étape par étape. Utilisez la touche Tab pour alterner entre les différents guides. Dès qu'un guide d'outil est sélectionné, il se peut que le curseur change aussi pour tenir compte du guide actif.

	Le guide d'outil Sélectionner un problème est activé par défaut. Ce guide d'outil vous permet de sélectionner et de réparer les zones problématiques qui sont automatiquement trouvées par l'outil.
	Le guide d'outil Sélectionner une géométrie vous permet de sélectionner les faces qui n'ont pas été automatiquement trouvées. Maintenez la touche Ctrl enfoncée pour sélectionner plusieurs objets ou définissez une boîte de sélection dans la zone de conception.
	Le guide d'outil Exclure une zone problématique vous permet d'exclure des zones d'une sélection et de la réparation.
	Le guide d'outil Terminer fusionne les faces mises en surbrillance.

Options

Les options suivantes sont disponibles :
