Preparazione mesh

Il gruppo Adjust (Preparazione) contiene strumenti per smussare le mesh, ridurre il numero di facce e rendere più uniformi le facce (regolare).

Smussare le mesh

Per smussare le mesh si utilizza lo strumento Smooth (SmussaAngolo inclinato tra due spigoli creato usando lo strumento Pull (Trascina); angolo con aspetto vertice uguale; smusso.). L'utente può controllare le modalità di smussatura con le opzioni di Smooth (SmussaAngolo inclinato tra due spigoli creato usando lo strumento Pull (Trascina); angolo con aspetto vertice uguale; smusso.).

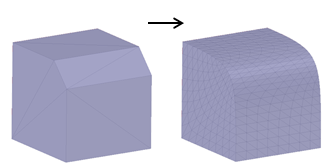

L'opzione Angle threshold (Soglia angolare) determina se un angolo deve rimanere netto o essere smussato. I vertici sui bordi con le facce che si uniscono con angoli superiori alla soglia angolare non saranno spostati o modificati. L'esempio sotto mostra un blocco con tutti i bordi a 90° ad eccezione di due a 45°. Con una tolleranza angolare di 60°, solo i due bordi a 45° vengono smussati e i bordi a 90° rimangono inalterati.

Smooth type (Tipo di smussatura) determina quale tra i seguenti algoritmi si utilizza per smussare.

Approximate (Approssimata):

• Le posizioni dei vertici originali e le nuove posizioni dei vertici possono spostarsi.
• L'entità di movimento dipende dal livello di smussatura dei contorni.
• Nelle aree nette, il movimento sarà molto evidente.
• Nelle aree più smussate, il movimento sarà poco evidente.
• A causa del movimento, l'opzione Approssimata produrrà in generale risultati più smussati.

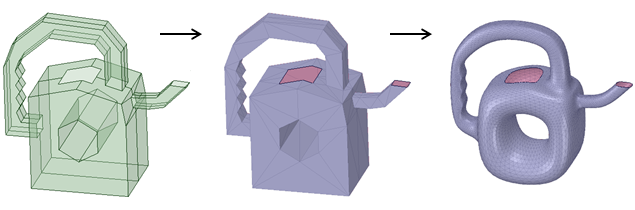

L'opzione Approssimata può generare risultati molto evidenti secondo quanto mostrato nell'esempio sotto. Il risultato finale si ottiene con diversi passaggi di smussatura.

Local (Locale):

• L'opzione locale non modifica la topologia.
• Riduce principalmente le creste.

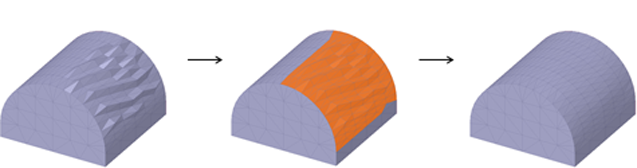

L'esempio sotto mostra in che modo l'opzione Locale funziona su aree leggermente irregolari. Vengono selezionate le facce irregolari e si applica diverse volte lo strumento Smooth (SmussaAngolo inclinato tra due spigoli creato usando lo strumento Pull (Trascina); angolo con aspetto vertice uguale; smusso.) utilizzando l'opzione Locale. Il numero di facce rimane lo stesso. Le aree che presentano creste sono smussate per uniformarle ai contorni.

Per smussare una mesh:

1. Fare clic sullo strumento Smooth (SmussaAngolo inclinato tra due spigoli creato usando lo strumento Pull (Trascina); angolo con aspetto vertice uguale; smusso.).
2. Nelle opzioni di Smooth (SmussaAngolo inclinato tra due spigoli creato usando lo strumento Pull (Trascina); angolo con aspetto vertice uguale; smusso.), impostare una Angle threshold (Soglia angolare) e scegliere un Smooth type (Tipo di smussatura).
3. Selezionare le facce della mesh o un corpo mesh.
4. Fare clic su Complete (Completa) per smussare la selezione.
5. L'utente può continuare a fare clic su Complete (Completa) per smussare ulteriormente la mesh.

Inoltre può selezionare le facce della mesh o un corpo mesh e quindi utilizzare lo strumento Smooth (SmussaAngolo inclinato tra due spigoli creato usando lo strumento Pull (Trascina); angolo con aspetto vertice uguale; smusso.).

Riduzione del numero di facce

Utilizzare lo strumento Reduce (Riduci) per ridurre il numero di triangoli mesh. È possibile controllare l'entità della riduzione attraverso le opzioni di Riduci.

Triangle reduction (Riduzione triangoli) è la riduzione percentuale che si desidera ottenere.

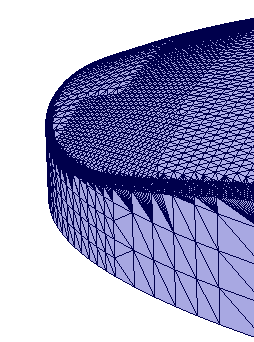

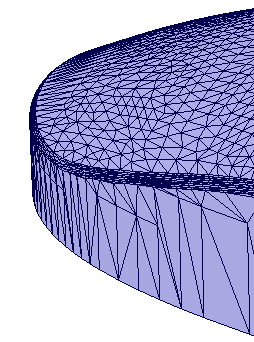

Maximum deviation (Deviazione massima) controlla la distanza tra i bordi dei triangoli e i bordi effettivi del componente. Modifica il numero di triangoli utilizzati per approssimare i bordi curvati. Vedere le immagini sotto.

Per ridurre il numero di triangoli mesh:

1. Fare clic sullo strumento Reduce (Riduci)
2. Facoltativo - Modificare le opzioni di Riduci:
   • Modificare la percentuale di Triangle reduction (Riduzione triangoli) (default = 20%).
   • Inserire una Maximum deviation (Deviazione massima) nelle unità dei modelli.
3. Selezionare un corpo mesh o selezionare le facce.
4. Fare clic su Complete (Completa).
5. La nuova mesh del modello o della selezione ora ha meno triangoli.
6. L'utente può continuare a fare clic su Complete (Completa) per ridurre ulteriormente.

Inoltre può fare la propria selezione e quindi utilizzare lo strumento.

Regolarizzazione di facce mesh

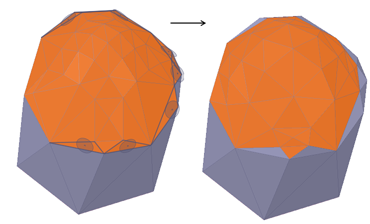

Utilizzare lo strumento Regularize (Regola) per migliorare la qualità delle facce selezionate rendendo più uniformi i relativi rapporti d'aspetto. L'utente può controllare il processo con le opzioni di Regularize (Regola).

L'opzione Angle threshold (Soglia angolare) imposta il limite angolare da faccia a faccia durante la regolarizzazione delle facce selezionate. I vertici sui bordi con le facce che si uniscono con angoli superiori alla soglia angolare non saranno spostati o modificati.

Per regolarizzare le facce selezionate:

1. Fare clic sullo strumento Regularize (Regola)
2. Facoltativo - Modificare la Soglia angolare.
3. Selezionare un corpo mesh o selezionare le facce della mesh.
4. Fare clic su Complete (Completa).
5. Il modello o la selezione è ri-triangolato.
6. L'utente può continuare a fare clic su Complete (Completa) per regolarizzare ulteriormente.

Inoltre può fare la propria selezione e quindi utilizzare lo strumento.

Le facce selezionate vengono regolarizzate.
