Analisi di mesh

Il gruppo Analyze (Analisi) contiene strumenti per il controllo dello spessore di una mesh e per il controllo degli eccessi. Lo spessore e la presenza di eccessi sono fattori da considerare per la stampa 3D.

Spessore

Lo spessore è importante per pianificare la stampa 3D. Lo strumento Thickness (Spessore) consente di misurare lo spessore basato sulle perpendicolari alle facce o relativamente alla direzione verticale della stampante.

Per controllare lo spessore della mesh:

1. Fare clic sullo strumento Thickness (Spessore).
2. Inserire uno Spessore minimo nel pannello Opzioni o utilizzare il valore predefinito.

   Inoltre è possibile fare clic sulla freccia per aprire un cursore per impostare lo spessore minimo. La visualizzazione dello spessore cambia dinamicamente mentre si trascina il cursore.

3. (Facoltativo) Fare clic sulla guida dello strumento 3D Printing Direction (Direzione stampa 3D) e selezionare un bordo o un asse parallelo alla direzione verticale della stampante.
4. Selezionare un corpo mesh.

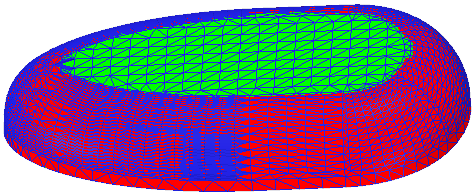

I risultati sono mostrati ombreggiati con le aree inferiori allo spessore minimo mostrate in rosso. Di seguito è raffigurato un esempio.

Eccessi

Per la stampa 3D è importante considerare la geometria degli eccessi poiché potrebbe richiedere supporti speciali. Questo può aggiungere costi e tempo di configurazione al processo.

Lo strumento Overhangs (Eccessi) rileva ed evidenzia aree della mesh che sporgono con angoli fino a 90°. È possibile impostare l'opzione Overhang Angle (AngoloVedere Fillet (Raccordo) (angolo interno) o Round (Arrotondamento) (Angolo esterno) eccessi) per cercare angoli fino a 90°.

Per controllare una mesh per gli eccessi:

1. Fare clic sullo strumento Overhangs (Eccessi).
2. Inserire un Overhang Angle (AngoloVedere Fillet (Raccordo) (angolo interno) o Round (Arrotondamento) (Angolo esterno) eccessi) nel pannello Opzioni o utilizzare il valore predefinito.
3. Selezionare un corpo mesh.
4. Le facce che sporgono Oltre l'AngoloVedere Fillet (Raccordo) (angolo interno) o Round (Arrotondamento) (Angolo esterno) eccessi sono evidenziate.

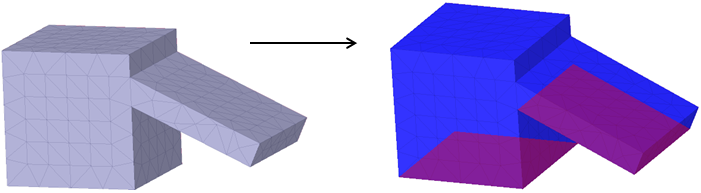

Nell'esempio sotto l'eccesso è 65°. L'Overhang Angle (AngoloVedere Fillet (Raccordo) (angolo interno) o Round (Arrotondamento) (Angolo esterno) eccessi) è impostato su 64°.
