Verifica della geometria

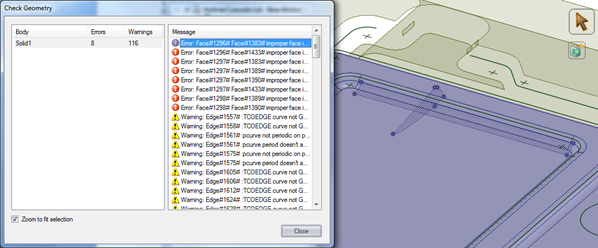

È possibile verificare la geometria di solidi e superfici. La geometria viene verificata per individuare la presenza di eventuali errori ACISMotore di modellazione da Spatial Corporation. E' possibile importare ed esportare i file ACIS (.sat e .sab).. Seleziona errori e messaggi di avviso nel dialogo per evidenziare la geometria assegnata nella finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.), come mostrato di seguito.

Per verificare la geometria di un oggetto

1. Fai doppio clic su un solido o una superficie nell'albero Struttura.

2. Seleziona Check Geometry (Verifica geometria).

   Si può fare clic su Stop nella barra di stato o premere Esc per cancellare l'operazione, se necessario.

   Si apre una finestra di dialogo che elenca gli errori o i messaggi di avviso rilevati.

3. Seleziona errori e messaggi di avviso nel dialogo per evidenziare la geometria assegnata nella finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.).

4. Seleziona Zoom to fit selection (Zoom per adattare la selezione) per ingrandire automaticamente la vista sull'area problematica nella finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.).

5. Fai clic su Close (Chiudi) una volta terminato.
