È possibile creare rapidamente una sfera usando lo strumento Sphere (Sfera).
Seleziona lo strumento Sphere (Sfera)
dal gruppo
(Opzionale) Fai clic su No Merge (Nessuna unione) nel pannello Properties (Proprietà) se non vuoi che la sfera venga unita con i corpi esistenti.
(Opzionale) Fai clic su Cut (Taglia) nel pannello Properties (Proprietà) per rimuovere del materiale dai corpi esistenti quando essi si sovrappongono alla sfera.
Fai clic per definire il centro della sfera e del piano in cui il raggio della sfera è quotato.
Con lo spostamento del mouse è possibile visualizzare un'anteprima della sfera. La creazione della sfera risulta migliore quando si sposta il cursore nella direzione x-y del piano indicato al primo clic.
Fai clic per definire il raggio della sfera.
Seleziona una o più facce o bordi.
Seleziona lo strumento Sphere (Sfera) dal gruppo della barra multifunzione Create (Crea) o nel menu Shapes (Forme) della scheda Insert (Inserisci).
Viene creata una sfera che copre come minimo le facce e/o i bordi selezionati.
Le opzioni seguenti sono disponibili nello strumento Sphere (Sfera).
|
|
Aggiunge del materiale per creare una sfera solida. |
|
|
Rimuove del materiale quando la sfera interseca un altro oggetto. |
|
|
Crea una sfera senza unione con altri oggetti anche quando la sfera interseca un oggetto esistente. |
|
Near-side body only (Solo corpo sul lato contiguo) |
Aggiunge materiale solo sul lato contiguo nel punto di intersezione della sfera con un altro oggetto. |

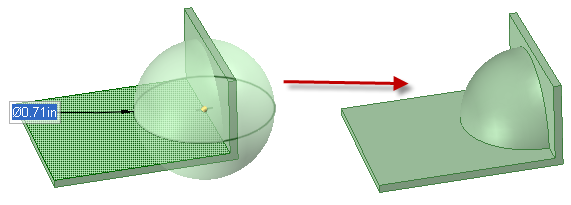

Utilizzo dell'opzione Near-side body only (Solo corpo sul lato contiguo) per aggiungere materiale solo sul lato continuo di una parete di posizionamento sottile

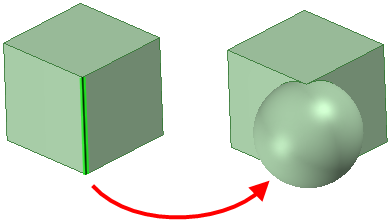

Creazione di una sfera su una faccia o un bordo

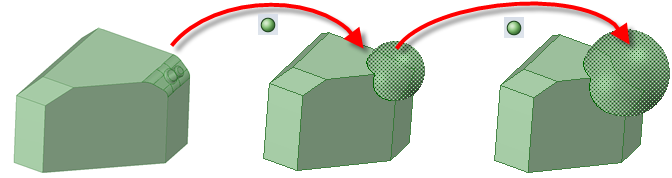

Selezione di facce e clic sullo strumento Sphere (Sfera) per creare una sfera; quindi clic sullo strumento Sphere (Sfera) più volte per allargare la sfera selezionata
