Destinazioni di riferimento

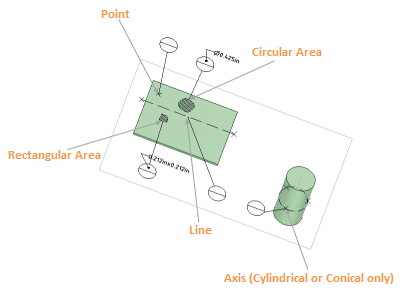

Usare lo strumento  DestinazioneL'oggetto che volete tagliare, quando usate lo strumento Combine (Combina) per dividere un solido o una superficie. di riferimento nel gruppo Annotazioni scheda Dettagli per creare destinazioni di riferimento nel progetto, foglio di disegno o diapositiva di markup 3D. Come illustrato sotto, è possibile inserire i seguenti tipi di destinazioni di riferimento:

• PuntoSingola posizione nella griglia dello schizzo. Oggetto 2D che non ha altezza, larghezza o lunghezza. L'origine, un'asse ed un vertice sono esempi di punti. Usare lo strumento Point (Punta) per fare lo schizzo di un punto sulla griglia dello schizzo. I punti sono utili come quote di riferimento, per la divisione, e per ricreare un punto su una linea o curva attraverso la quale volete disegnare un cerchio a tre punti.
• Area circolare
• AsseLinea diritta attorno alla quale ruota un oggetto o attorno alla quale gli oggetti vengono regolarmente sistemati. Vedere asse di Alignment (Allineamento). (solo cilindrico o conico)
• LineaUna linea diritta, arco o spline disegnata in modalità Sketch (Schizzo) o su un piano layout. Le linee hanno una lunghezza ma non un'area. Quando si crea un effetto tridimensionale dello schizzo mediante l'uso dello strumento Pull (Trascina), le linee diventano bordi.
• Area rettangolare

Il campo superiore di una destinazione di riferimento è la quota (misura dell'area di destinazione o diametro del punto della destinazione di riferimento); il campo inferiore è la lettera di riferimento (lettera che identifica la destinazione) come illustrato nell'immagine qui sotto:

quando si crea una destinazione di riferimento in modo predefinito, il rapporto dell'altezza del richiamo destinazione è di 3.5. Quest'impostazione specifica di quante volte deve essere l'altezza del testo corrente rispetto alla grandezza del cerchio di richiamo, ad esempio, se l'impostazione di 3,5x è per ASMEGli standard dell'American Society of Mechanical Engineers (Associazione americana degli ingegneri meccanici) per pratiche di disegno di ingegneria. E' possibile personalizzare lo stile delle vostre annotazioni per conformarsi agli standard ASME. Vedere ISO, JIS, i modelli ISOGli stand International Organization for Standardization (Organizzazione Internazionale per la Standardizzazione) per i disegni architettonici ed ingegneristici, comprese le linee guida per le quote e le tolleranze. E' possibile personalizzare lo stile delle vostre annotazioni per conformarsi agli standard ISO. Vedere ASME, JIS e basati su ISOGli stand International Organization for Standardization (Organizzazione Internazionale per la Standardizzazione) per i disegni architettonici ed ingegneristici, comprese le linee guida per le quote e le tolleranze. E' possibile personalizzare lo stile delle vostre annotazioni per conformarsi agli standard ISO. Vedere ASME, JIS utilizzano un'impostazione 4x.>

Per inserire una destinazione di riferimento

1. Selezionare lo strumento DestinazioneL'oggetto che volete tagliare, quando usate lo strumento Combine (Combina) per dividere un solido o una superficie. di riferimento.

2. Nel pannello Opzioni, selezionare il tipo di destinazione.

   • PuntoSingola posizione nella griglia dello schizzo. Oggetto 2D che non ha altezza, larghezza o lunghezza. L'origine, un'asse ed un vertice sono esempi di punti. Usare lo strumento Point (Punta) per fare lo schizzo di un punto sulla griglia dello schizzo. I punti sono utili come quote di riferimento, per la divisione, e per ricreare un punto su una linea o curva attraverso la quale volete disegnare un cerchio a tre punti.

   • Area circolare

   • Area rettangolare

   • LineaUna linea diritta, arco o spline disegnata in modalità Sketch (Schizzo) o su un piano layout. Le linee hanno una lunghezza ma non un'area. Quando si crea un effetto tridimensionale dello schizzo mediante l'uso dello strumento Pull (Trascina), le linee diventano bordi.

   • AsseLinea diritta attorno alla quale ruota un oggetto o attorno alla quale gli oggetti vengono regolarmente sistemati. Vedere asse di Alignment (Allineamento).

1. Posizionare il mouse sopra le facce del progetto per visualizzare un'anteprima dei piani di annotazione idonei.

2. Spostare il cursore nel punto in cui posizionare la destinazione.

3. Fare clic e trascinare la direttrice di destinazione su una posizione interna o esterna al piano di annotazione.

4. Fare clic sul campo superiore per accedere a un numero o una lettera del richiamo (o per modificarlo), come indicato nel set di immagini qui sotto:



Per modificare una destinazione di riferimento:

Le destinazioni di riferimento constano di tre componenti. È possibile modificare le proprietà di ciascuno di essi nel pannello Proprietà.

• Quando un richiamo è selezionato, è possibile modificare le seguenti proprietà:
  • Nascosto - Vero o Falso
  • LayoutLa modalità di disegno 2D che è molto utile quando non avete una necessità immediata di generare gli oggetti in 3D dalle linee nel layout. Se cercate di trascinare le linee del layout in 3D, queste non si comporteranno nello stesso modo delle linee dello schizzo. Pensate ad un layout come a un disegno a matita tracciato nel disegno. Quando siete pronti ad usare il vostro layout per creare la geometria, proiettate le linee del layout in uno schizzo. Proiettare una linea di layout su uno schizzo è come disegnare la linea. E' possibile importare un file DXF o DWG AutoCAD 2D come layout - Se il numero di richiami è superiore a 1, possono essere impilati Alto, Basso, Sinistra o Destra.
  • Numero di richiami - Maggiore o pari a 1
  • Altezza del testo - In base alle unità del modello
  • Posizione del testo - All'interno o all'esterno del richiamo
• Se è selezionata una direttrice, è possibile modificare le seguenti proprietà:
  • Stile freccia - Scegliere dall'elenco a discesa degli stili disponibili.
  • Lunghezza freccia - Scegliere Predefinito oppure immettere un valore in unità del modello.
  • Larghezza freccia - Scegliere Predefinito oppure immettere un valore in unità del modello.
• Se è selezionata una destinazione, le proprietà disponibili dipendono dal tipo di destinazione.
  • Tipo di
    • punto - Scegliere tra PuntoSingola posizione nella griglia dello schizzo. Oggetto 2D che non ha altezza, larghezza o lunghezza. L'origine, un'asse ed un vertice sono esempi di punti. Usare lo strumento Point (Punta) per fare lo schizzo di un punto sulla griglia dello schizzo. I punti sono utili come quote di riferimento, per la divisione, e per ricreare un punto su una linea o curva attraverso la quale volete disegnare un cerchio a tre punti., Circolare o Rettangolare.
    • Dimensioni del punto - Inserire un valore in unità del modello.
  • Area circolare
    • Tipo - Scegliere tra PuntoSingola posizione nella griglia dello schizzo. Oggetto 2D che non ha altezza, larghezza o lunghezza. L'origine, un'asse ed un vertice sono esempi di punti. Usare lo strumento Point (Punta) per fare lo schizzo di un punto sulla griglia dello schizzo. I punti sono utili come quote di riferimento, per la divisione, e per ricreare un punto su una linea o curva attraverso la quale volete disegnare un cerchio a tre punti., Circolare o Rettangolare.
    • Raggio - Inserire un valore in unità del modello.
    • Rotazione - Inserire il numero di gradi per ruotare il cerchio.
    • AngoloVedere Fillet (Raccordo) (angolo interno) o Round (Arrotondamento) (Angolo esterno) di tratteggio - Inserire il numero in gradi.
    • Spaziatura del tratteggio - Inserire un numero in unità del modello.
• Area rettangolare
  • Tipo - Scegliere tra PuntoSingola posizione nella griglia dello schizzo. Oggetto 2D che non ha altezza, larghezza o lunghezza. L'origine, un'asse ed un vertice sono esempi di punti. Usare lo strumento Point (Punta) per fare lo schizzo di un punto sulla griglia dello schizzo. I punti sono utili come quote di riferimento, per la divisione, e per ricreare un punto su una linea o curva attraverso la quale volete disegnare un cerchio a tre punti., Circolare o Rettangolare.
  • Larghezza - Inserire un valore in unità del modello.
  • Altezza - Inserire un valore in unità del modello.
  • Rotazione - Inserire il numero di gradi per ruotare il rettangolo.
  • AngoloVedere Fillet (Raccordo) (angolo interno) o Round (Arrotondamento) (Angolo esterno) del tratteggio - Inserire un numero in gradi.
  • Spaziatura del tratteggio - Inserire un numero in unità del modello.
• LineaUna linea diritta, arco o spline disegnata in modalità Sketch (Schizzo) o su un piano layout. Le linee hanno una lunghezza ma non un'area. Quando si crea un effetto tridimensionale dello schizzo mediante l'uso dello strumento Pull (Trascina), le linee diventano bordi.
  • Lunghezza - Inserire un valore in unità del modello.
  • Dimensioni del punto - Inserire un numero in unità del modello.
  • Rotazione - Inserire un numero di gradi per ruotare la linea.
  • Mostra punti - Vero o Falso
• AsseLinea diritta attorno alla quale ruota un oggetto o attorno alla quale gli oggetti vengono regolarmente sistemati. Vedere asse di Alignment (Allineamento).
  • Dimensioni del punto - Inserire un numero in unità del modello.
  • Rotazione - Inserire un numero di gradi per ruotare le posizioni di associazione di linee, punti e direttrici.
  • Mostra punti - Vero o Falso

È possibile cambiare le impostazioni predefinite dei richiami e delle destinazioni di riferimento dal gruppo Annotazione nelle opzioni generali di SpaceClaim.

• Mostra punti finali destinazione di riferimento: selezionare la casella per stabilire se le linee di destinazione di riferimento devono mostrare o meno i punti finali.

• Rapporto altezza testo richiamo di riferimento: stabilisce quante volte più grande deve essere il cerchio di richiamo rispetto all'altezza del testo.

• MisuraStrumenti per visualizzare le proprietà di misurazione degli spigoli, facce e solidi nel vostro disegno. punto predefinito destinazione di riferimento: stabilisce le dimensioni dei punti utilizzate da punti, linee e cerchi della destinazione di riferimento. Le dimensioni predefinite dei punti possono essere sostituite oggetto per oggetto.

• Spaziatura tratteggio predefinito area destinazione di riferimento: stabilisce la spaziatura del tratteggio per le destinazioni di riferimento circolari e rettangolari. La spaziatura predefinita può essere sostituita oggetto per oggetto.

• AngoloVedere Fillet (Raccordo) (angolo interno) o Round (Arrotondamento) (Angolo esterno) tratteggio predefinito area destinazione di riferimento: stabilisce l'angolo del tratteggio per le destinazioni di riferimento circolari e rettangolari. L'angolo predefinito può essere sostituito oggetto per oggetto.

• Forma freccia direttrice richiamo di riferimento: stabilisce la forma della freccia delle direttrici collegate alle destinazioni di riferimento.

• Opzioni stile linea:
  • Imposta lo stile e lo spessore della linea dei contorni dell'area DestinazioneL'oggetto che volete tagliare, quando usate lo strumento Combine (Combina) per dividere un solido o una superficie. di riferimento
  • Imposta lo stile e lo spessore della linea dell'area DestinazioneL'oggetto che volete tagliare, quando usate lo strumento Combine (Combina) per dividere un solido o una superficie. di riferimento

Quotatura delle destinazioni di riferimento

È possibile quotare:

• Da o verso l'area circolare di un riferimento.
• Da o verso il centro di un riferimento rettangolare o uno qualunque dei suoi spigoli.
• Verso i punti finali di una linea destinazione di riferimento o l'intera linea.
• Il diametro di un asse destinazione di riferimento facendo clic sul cerchio.
• Da ogni punto dell'asse destinazione di riferimento.

Considerazioni sull'assieme

Le destinazioni di riferimento appaiono solo nel documento principale della finestra di progetto in uso. Se appaiono nel componente stesso verranno visualizzate ogni volta che il componente fa parte di un assieme. La loro presenza nel documento principale della finestra di progettazione assicura flessibilità e previene la creazione di duplicati innecessari.

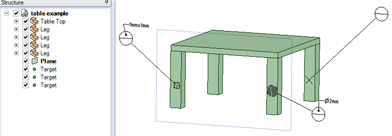

Ad esempio, in una tavola con quattro gambe, ogni gamba è lo stesso componente, ma ogni gamba di un assieme tavola può richiedere una diversa destinazione di riferimento (oppure nessuna). Vedere l'immagine sotto.
