Visualizzazione della griglia UV di una faccia

Usare lo strumento GrigliaVedere Sketch grid (Griglia dello schizzo) per visualizzare le curve che definiscono una faccia o superficie del progetto. Questo strumento visualizza una rappresentazione grafica dell'espressione matematica della superficie. Le linee della griglia rappresentano l'espressione matematica impiegata per generare la superficie. Può essere usata per identificare una superficie di bassa qualità. Ad esempio, una faccia può sembrare corretta, e ciononostante la rappresentazione matematica soggiacente può essere inutilmente complicata o non correttamente parametrizzata. Si potrebbero riscontrare dei problemi se si cambia la faccia usando altri strumenti.

Se si riscontra la presenza di una faccia con problemi soggiacenti, è possibile eliminarla, quindi usare lo strumento RiempiUsare lo strumento Fill (Riempi) per semplificare o ripulire la geometria estendendo le facce circostanti per eliminare una selezione. La regione selezionata è riempita o ricomposta con la superficie o solido circostante. con l'opzione RaccordoAngolo arrotondato all'intersezione di due linee o bordi; intersezione concava tra due superfici. Fillet (Raccordo) si riferisce ad un angolo interno; l'angolo esterno è conosciuto come un arrotondamento. E' possibile disegnare un raccordo usando lo strumento Create Rounded Corner (Crea un angolo arrotondato) o selezionando l'opzione Fillet (Raccordo) (arrotondamento con raggio costante) nelle opzioni Pull (Trascina). Vedere Round (Arrotondamento). diffuso patch o lo strumento Sostituisci per generare una nuova faccia.

Per visualizzare una griglia della faccia o della superficie

1. Fare clic su  GrigliaVedere Sketch grid (Griglia dello schizzo) nel gruppo QualitàStrumenti per rilevare anomalie o discontinuità nelle superfici. della scheda MisuraStrumenti per visualizzare le proprietà di misurazione degli spigoli, facce e solidi nel vostro disegno..

2. Selezionare una faccia o una superficie. Premere Ctrl+fare clic per visualizzare la griglia su più facce e superfici.

   Fare clic in un'area vuota della finestra Progetto per nascondere la griglia.

Opzioni

Nello strumento di analisi GrigliaVedere Sketch grid (Griglia dello schizzo) è disponibile la seguente opzione:

Esempi

Griglie della faccia con ombreggiatura della griglia, ombreggiatura del controllo e filo

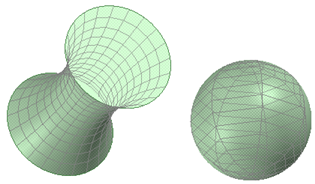

Griglie della faccia visualizzate su una faccia di raccordo e su una sfera
