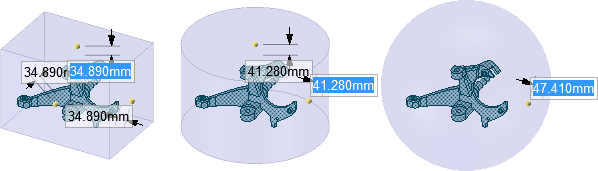

Un involucro è un solido attorno ad uno o più corpi con un cuscinetto attorno ai solidi racchiusi. L'involucro può essere un parallelepipedo, un cilindro o una sfera, come illustrato sotto.
Gli involucri vengono usati dagli strumenti di analisi per simulare i fluidi.
Fare clic su
Involucro nella seziona Analisi della scheda Prepara.
Selezionare uno o più solidi o corpi mesh nella finestra Progetto o nell'albero Struttura.
Questi corpi saranno dentro all'involucro.
Impostare la quantità in Cuscinetto predefinito.
Percentuale delle dimensioni minime dell'involucro, determina la distanza iniziale tra gli oggetti racchiusi e il punto dell'involucro più vicino agli oggetti. È possibile regolare le distanze scrivendo nei campi della finestra Progetto.
Selezionare la forma dell'involucro nel pannello Opzioni: Parallelepipedo, Cilindro, Sfera o Forma personalizzata.
Selezionando Forma personalizzata si deve usare la guida strumento Forma personalizzata per selezionare un solido da usare come forma dell'involucro.
(Opzionale) Fare clic sulla guida strumento Imposta orientamento e selezionare una linea, un asse o un'origine per cambiare l'orientamento dell'involucro.
L'involucro è orientato in modo predefinito su origine globale.
(Opzionale) Deselezionare l'opzione Quote
simmetriche per impostare le diverse distanze cuscinetto delle quote poste l'una di fronte all'altra.
(Opzionale) Se necessario, immettere un valore di regolazione del cuscinetto.
Premere Tab per scorrere l'elenco dei valori del cuscinetto.
Al termine, fare clic sulla guida strumento Completa.
L'involucro viene creato in un sottocomponente della parte attiva.
Le seguenti guide strumento offrono assistenza durante il processo:
|
|
Usare la guida strumento Seleziona corpi per selezionare i corpi da racchiudere. |
|
|
Usare la guida strumento Imposta orientamento per cambiare l'orientamento dell'involucro rispetto al progetto o all'asse del sistema di coordinate. |
|
|
Usare la guida strumento Forma personalizzata per selezionare un solido da usare come forma personalizzata durante l'impostazione del tipo di involucro su Personalizzato nel pannello Opzioni. |
|
Al termine, fare clic sulla guida strumento Completa. |
Nel pannello Opzioni sono disponibili le seguenti opzioni:
|
Cuscinetto predefinito |
Si tratta di una percentuale delle dimensioni minime dell'involucro, che determina la distanza tra gli oggetti racchiusi e il punto dell'involucro più vicino agli oggetti. È possibile modificare le distanze scrivendo nei campi della finestra Progetto. |
|
Tipo di involucro |
Selezionare una forma dell'involucro dall'elenco. Selezionando Forma personalizzata si deve usare la guida strumento Forma personalizzata per selezionare un solido da usare come forma dell'involucro. |
|
Quote |
Obbliga le quote a rimanere simmetriche. Deselezionare questa opzione per immettere i valori delle quote senza cambiare le quote frontali. |

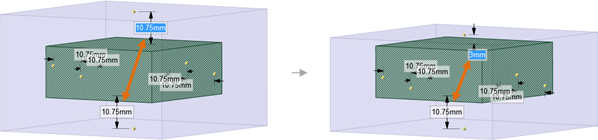

La modifica del cuscinetto scrivendo nel campo non comporta la modifica delle dimensioni del cuscinetto frontale. L'opzione Quote simmetriche deve essere disabilitata.

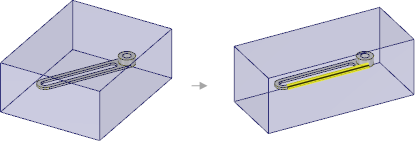

La modifica dell'orientamento dell'involucro in modo che risulti allineato con lo spigolo evidenziato in giallo provoca l'allineamento dell'involucro con quello spigolo.
