Componenti interni ed esterni

Componenti interni

Gli oggetti che si trovano all'interno del file documento di SpaceClaim sono componenti interni. I componenti che vengono creati nell'albero Struttura sono interni per impostazione predefinita.

È possibile convertire un componente interno in uno esterno. Ciò crea un file separato per il componente, rendendolo esterno. Vedere le istruzioni sotto.

È possibile creare una copia interna di un componente esterno. In questo modo il componente viene integrato nel progetto eliminando l'associazione al componente esterno.

Componenti interni

Gli oggetti che si trovano all'esterno del file documento di SpaceClaim sono componenti esterni. I progetti caricati con lo strumento File sulla scheda Progetto sono esterni. Vedere Inserimento di un altro progetto.

È possibile creare una copia interna di un componente esterno. La copia verrà inclusa nel file .scdoc in modo tale da poter essere visualizzata e modificata nel progetto. Il componente esterno originale non verrà modificato. Vedere le istruzioni sotto.

Se è selezionata l'opzione Usa assiemi leggeri nelle Opzioni di importazione ed esportazione file, i componenti esterni verranno caricati come componenti leggeri. Vedere Componenti leggeri.

Componenti dipendenti e indipendenti

È possibile caricare più istanze di un componente esterno. Si tratta di componenti dipendenti. Le modifiche a un'istanza cambieranno tutte le istanze. La copia esiste nel file .scdoc, ma la sua geometria proviene dal file esterno.

Le copie di componenti esterni resi indipendenti da altre copie, sono dette componenti indipendenti. Le modifiche alla copia indipendente non influiscono sull'originale e vice versa.

Note sui componenti dipendenti e indipendenti

• È possibile creare un'istanza di un componente esterno indipendente, quindi le modifiche a quell'istanza non influiscono su altre istanze.
• Se nel disegno sono incluse più copie di un componente esterno, usando una di esse come componente interno le altre copie non vengono influenzate.
• Se un'altra copia dello stesso componente esterno viene impostata come interna, viene creata una seconda istanza dello stesso componente interno. Uscendo da SpaceClaim verrà chiesto di salvare il nuovo componente esterno, se non è già stato salvato.
• Rendere indipendente un componente rende indipendente il suo componente principale.
• Lo stato indipendente viene propagato a tutta la struttura a seconda della necessità di differenziare i sottoassiemi dagli assiemi di pari livello. I nomi vengono cambiati di conseguenza.
• Lo stato indipendente non viene propagato a tutta la struttura.

Esempi

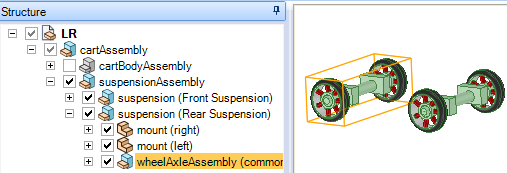

La struttura di un progetto con sottoassiemi copiati viene illustrata qui sotto. In entrambi gli assiemi in sospensione esistono copie del sottoassieme wheelAxleAssembly (evidenziato):

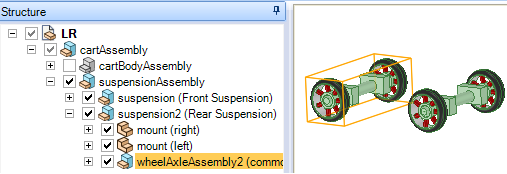

Nel rendere indipendente il sottoassieme evidenziato, i nomi di questo cambiano. I nomi dei componenti sono costituiti dal testo che non si trova tra parentesi. La modifica riguarda wheelAxleAssembly e il componente principale; entrambi i nomi visualizzano un 2 nell'immagine qui sotto:

Per inserire un componente o assieme

1. Selezionare lo strumento Inserisci file nel gruppo barra multifunzione Inserisci.

2. Scorrere fino a trovare il componente e fare doppio clic per inserirlo.

   Il componente verrà inserito come componente esterno. Il componente viene posizionato al centro dello spazio di lavoro e i relativi sottocomponenti (se si tratta di un assieme) vengono inseriti nel pannello Struttura.

Per rendere indipendente un componente

Fare clic con il pulsante destro del mouse sul componente dipendente inserito nell'albero Struttura, posizionare il mouse sopra l'opzione Sorgente e selezionare Rendi indipendente dal menu contestuale. È possibile tenere premuto il tasto Shift per selezionare più componenti e renderli indipendenti contemporaneamente.

L'icona dell'albero Struttura cambia e il componente viene rinominato <OriginalComponentName>2.

Per rendere esterno un componente interno

Se si desidera salvare un documento nella stessa cartella del componente principale e mantenere lo stesso nome:

1. Fare clic con il pulsante destro del mouse sul componente nell'albero Struttura e posizionare il mouse sopra l'opzione Sorgente, quindi selezionare Converti in esterno.

Per salvare il documento in una cartella diversa o con un nome diverso:

1. Fare clic con il pulsante destro del mouse sul componente e selezionare Apri componente dal menu contestuale.

   Il componente selezionato viene visualizzato in una nuova finestra Progetto.

2. Selezionare Salva come dal menu File. (NON selezionare la casella Salva come copia).

3. Scorrere fino a selezionare la cartella in cui salvare il documento oppure creare una nuova cartella.

4. Scrivere un nome file.

5. Fare clic su OK.

Indipendentemente dal metodo seguito, il componente viene salvato come file separato e l'icona nell'albero Struttura cambia, mostrando che il componente ora è esterno.

Se il progetto non è stato salvato, verrà chiesto di scegliere una cartella, indipendentemente dal metodo seguito.

Per creare una copia interna di un componente esterno.

1. Selezionare uno o più componenti nell'albero Struttura.

2. Fare clic con il pulsante destro del mouse sul componente e posizionarlo sopra l'opzione Sorgente, quindi selezionare Usa copia interna dal menu contestuale.

   Il componente selezionato viene copiato nel disegno. Le modifiche apportate al componente non incidono sul file esterno originale.

3. Usare Rendere tutto interno per rendere interni tutti i componenti esterni del progetto.

Per salvare una copia di un componente esterno

1. Selezionare uno o più componenti esterni nell'albero Struttura.

2. Fare clic su Salva come.

3. Selezionare Salva come copia.

4. Fare clic su Riferimenti.

   Si apre la finestra di dialogo Progetti referenziati.

5. Fare clic su Esplora e selezionare una cartella in cui salvare le copie dei componenti esterni.

6. Selezionare i componenti esterni da salvare.

7. Fare clic su OK.

8. Fare clic su Salva.

   Al fine di risolvere i conflitti, i file vengono automaticamente rinominati. Quando ciò accade, si riceverà un messaggio di avvertenza nella linea di stato.
