Combinazione

Lo strumento CombinaUno strumento usato per tagliare o incollare insieme la geometria. viene usato per creare combinazioni di oggetti. È possibile aggiungere (o unire) e togliere (o suddividere) oggetti tra di loro. Queste azioni vengono anche dette Operazioni booleane.

Le guide strumenti dello strumento CombinaUno strumento usato per tagliare o incollare insieme la geometria. sono adesive e, facendo clic su di esse, appaiono con un doppio contorno. La guida strumenti rimane selezionata in modo da poter eseguire più volte la stessa azione senza dover premere il tasto Ctrl. Per scollare una guida strumento, fare clic di nuovo, quindi fare clic su un'altra guida strumento o su uno spazio vuoto della finestra Progetto.

Quando si usa una serie con lo strumento CombinaUno strumento usato per tagliare o incollare insieme la geometria., l'intera serie viene unita o usata per tagliare la destinazione.

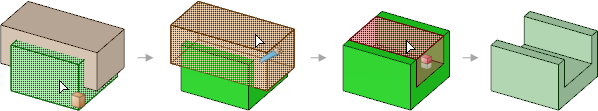

Per dividere solidi e superfici

1. Fare clic su  CombinaUno strumento usato per tagliare o incollare insieme la geometria. nel gruppo IntersecaUno strumento usato per dividere solidi e facce. della scheda Progetto.

2. Selezionare il solido o la superficie di destinazione da suddividere.

   È possibile selezionare oggetti per CombinaUno strumento usato per tagliare o incollare insieme la geometria. nell'albero Struttura. Selezionando un componente, tutti gli oggetti che appartengono a questo verranno selezionati.

   È possibile usare la geometria temporanea per suddividere un oggetto.

   È possibile usare un corpo bloccato come taglierino con lo strumento CombinaUno strumento usato per tagliare o incollare insieme la geometria., ma non è possibile usarlo come destinazione. Vedere Blocco e sblocco di oggetti.

3. (Opzionale) Selezionare le seguenti opzioni:

   • Unisci al termine: Unire tutti i solidi o le superfici in contatto di recente creazione quando si esce dallo strumento CombinaUno strumento usato per tagliare o incollare insieme la geometria..

   • Esegui impronta curve: crea spigoli in corrispondenza delle intersezioni invece delle aree selezionate.

   • Mantieni taglierino: conservare la superficie di taglio nel progetto. Se l'opzione non è selezionata, la superficie di taglio viene eliminata automaticamente non appena la si seleziona.

   • Crea tutte le aree: taglia l'oggetto di destinazione con il taglierino e l'oggetto taglierino con l'oggetto di destinazione. La destinazione e il taglierino devono essere lo stesso tipo di oggetto.

4. Selezionare uno o più oggetti da usare come taglierino.

   A seconda dell'opzione scelta, la superficie di taglio viene mantenuta o eliminata. È possibile visualizzare i solidi o le superfici create dal taglio nel pannello Struttura.

   Spostare il mouse sopra l'area di destinazione per visualizzare le regioni create dal taglio.

5. (Opzionale) Selezionare le aree suddivise da eliminare.

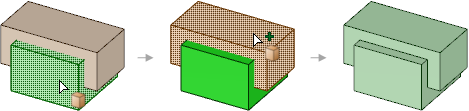

Per unire solidi e superfici

1. Fare clic su CombinaUno strumento usato per tagliare o incollare insieme la geometria..

2. Selezionare il solido o la superficie di destinazione.

   È possibile selezionare oggetti per CombinaUno strumento usato per tagliare o incollare insieme la geometria. nell'albero Struttura. Selezionando un componente, tutti gli oggetti che appartengono a questo verranno selezionati. È inoltre possibile selezionare mediante riquadro più solidi o superfici e unirli in un'unica operazione.

   È possibile unire i solidi con solidi e le superfici con superfici. È possibile unire solidi e superfici solo se queste ultime costituiscono una regione che è possibile aggiungere o rimuovere dal solido.

3. Fare clic sulla guida strumento Seleziona corpi da unire oppure tenere premuto il tasto Ctrl.

4. Selezionare i solidi o le superfici da unire alla destinazione.

Per velocizzare questa operazione

Tenere premuto Ctrl e selezionare i solidi o le superfici da combinare e fare clic sullo strumento CombinaUno strumento usato per tagliare o incollare insieme la geometria. per unirli.

Per creare curve 3D nei punti di intersezione tra le facce

1. Fare clic su CombinaUno strumento usato per tagliare o incollare insieme la geometria..

2. Selezionare il solido o la superficie di destinazione.

Guide strumento

Le guide strumenti dello strumento CombinaUno strumento usato per tagliare o incollare insieme la geometria. sono adesive e, facendo clic su di esse, appaiono con un doppio contorno. La guida strumenti rimane selezionata in modo da poter eseguire più volte la stessa azione senza dover premere il tasto Ctrl. Per scollare una guida strumento, fare clic di nuovo, quindi fare clic su un'altra guida strumento o su uno spazio vuoto della finestra Progetto.

Opzioni

Per lo strumento CombinaUno strumento usato per tagliare o incollare insieme la geometria. sono disponibili le seguenti opzioni. Selezionare una o più opzioni dal pannello Opzioni o fare clic con il pulsante destro del mouse e selezionarle dalla mini barra degli strumenti:

• Crea solidi: i solidi vengono creati quando possibile nel punto di intersezione di oggetti destinazione e taglierino. Nel selezionare questa opzione, è possibile scegliere tra:
  • Unisci al termine: selezionare questa opzione per unire i solidi o le superficie in contatto di creazione recente quando si esce dallo strumento CombinaUno strumento usato per tagliare o incollare insieme la geometria.. È inoltre possibile fare clic sullo spazio bianco in qualsiasi punto della finestra Progetto per completare l'unione. Gli oggetti nascosti non vengono uniti. In questo modo si evita di dover selezionare tutte le aree tagliate al termine di una complessa sessione di ritaglio e di doverle unire di nuovo manualmente.
  • Conserva taglierino: SpaceClaim suppone che l'oggetto taglierino sia stato creato solo per tagliare. Se si desidera mantenere la superficie di taglio nel disegno, selezionare questa opzione. Se l'opzione non è selezionata, la superficie di taglio viene eliminata automaticamente non appena la si seleziona. In altre parole, di norma vengono utilizzate le superfici di taglio a meno che questa opzione non sia selezionata. Una superficie di taglio mantenuta può essere una superficie o un solido, ma in entrambi i casi è possibile rimuovere solo le regioni di destinazione.

    Se si suddividono superfici, selezionare questa opzione per impedire che l'oggetto taglierino venga suddiviso dall'oggetto destinazione.

    Questa opzione viene selezionata automaticamente se l'oggetto taglierino è bloccato.

  • Crea tutte le aree: selezionare quest'opzione per tagliare l'oggetto di destinazione con il l'oggetto taglierino e l'oggetto taglierino con l'oggetto di destinazione. Il tipo di oggetto della destinazione e della superficie di taglio deve essere lo stesso, ossia devono essere entrambe solidi o superfici. Dato che questa opzione può creare un numero elevato di regioni, può essere usata assieme all'opzione Unisci al termine per unire velocemente le aree rimanenti facendo clic su un altro strumento oppure premere Invio e finire usando CombinaUno strumento usato per tagliare o incollare insieme la geometria..

• Crea curve: selezionare questa opzione per creare curve 3D nel punto di intersezione degli oggetti destinazione e taglierino. Le curve vengono create nella parte attiva, piuttosto che nella parte a cui appartiene il primo corpo.

  • Esegui impronta curve: selezionare questa opzione per creare spigoli in corrispondenza delle intersezioni invece di creare curve 3D. Non sarà possibile visualizzare in anteprima le regioni per eliminarle. Non appena si seleziona una regione per l'eliminazione, questa opzione viene disattivata. Gli spigoli sono creati sul primo corpo selezionato.

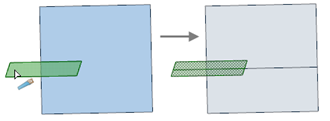

• Estendi intersezioni: selezionare questa opzione per estendere l'intersezione di superfici parzialmente intersecanti in modo che la superficie sottostante risulti completamente suddivisa.



Esempi

È possibile usare CombinaUno strumento usato per tagliare o incollare insieme la geometria. per tagliare o unire superfici coincidenti. (Il passo Elimina area non è rappresentato nella prima illustrazione)
