Guida in linea SpaceClaim

Modalità di progettazione

In SpaceClaim esistono tre modalità per disegnare: Schizzo, SezioneModalità Design (Disegno) in cui modificate i solidi lavorando sui loro spigoli e vertici in sezione trasversale. La vista è tagliata per mostrare dettagli interni. e 3D. Queste modalità permettono di distinguere una progettazione in 2D da una in 3D e chiariscono la differenza tra lavorare in sezione trasversale (dove è possibile modificare oggetti 3D) e tracciare uno schizzo (dove non è possibile modificare oggetti 3D).

Per cambiare modalità

1. Fare clic su uno strumento nel raggruppamento della barra multifunzione ModalitàTre modi di disegnare: Sketch (Schizzo), Cross-section (Sezione trasversale), 3D. E' possibile passare tra le modalità in qualsiasi momento..

   È inoltre possibile fare clic con il pulsante destro del mouse su un'area vuota della finestra Progetto e selezionare Modalità schizzoModalità per disegnare in due dimensioni usando gli strumenti schizzo sulla griglia dello schizzo. Uno schizzo è una raccolta di linee o altri oggetti 2D su una griglia dello schizzo. Fare schizzi crea regioni che possono essere trascinate in 3D. Quando si crea un effetto tridimensionale dello schizzo mediante l'uso dello strumento Pull (Trascina), le regioni formate da linee intersecanti diventeranno solidi e le linee diventeranno spigoli., Modalità sezioneVedere Section (Sezione) o ModalitàTre modi di disegnare: Sketch (Schizzo), Cross-section (Sezione trasversale), 3D. E' possibile passare tra le modalità in qualsiasi momento. 3D dal menu contestuale, oppure premere K (per la modalità schizzo), X (per la modalità SezioneModalità Design (Disegno) in cui modificate i solidi lavorando sui loro spigoli e vertici in sezione trasversale. La vista è tagliata per mostrare dettagli interni.) oppure D (per la modalità 3D).

   Se si è in modalità schizzo, si può fare clic su Torna alla modalità 3D nel piano Schizzo della mini barra degli strumenti.

2. Se si passa da una modalità alla modalità 3D o viceversa, selezionare un piano per tracciare uno schizzo o creare una sezione trasversale.

   Quando si seleziona un oggetto origine o il suo centro e si fa clic sulla modalità Schizzo, il piano di schizzo risulta allineato all'asse XY dell'oggetto origine.

Per invertire la vista in modalità sezione

fare clic con il pulsante destro del mouse su Inverti direzione di visualizzazione mentre la modalità sezione è attiva.

raggruppamento della barra multifunzione Modalità

Il raggruppamento della barra multifunzione ModalitàTre modi di disegnare: Sketch (Schizzo), Cross-section (Sezione trasversale), 3D. E' possibile passare tra le modalità in qualsiasi momento. contiene i seguenti strumenti:

Esempi

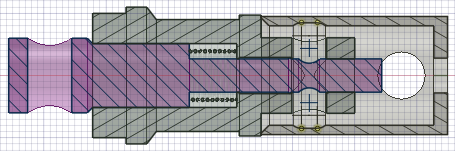

Un progetto in modalità sezione; il componente attivo viene visualizzato nel colore della parte (in questo esempio: magenta) mentre i componenti inattivi vengono visualizzati in grigio.

Passando dalla modalità Schizzo alla modalità 3D si convertono automaticamente le curve di schizzo chiuse in oggetti di superficie e le curve di schizzo diventano spigoli. Solo le curve di schizzo che contribuiscono alla superficie chiusa vengono convertite in spigoli, le curve rimanenti continuano ad essere visualizzate nel progetto come curve libere.
