Semantic geometric tolerances (Tolleranze geometriche semantiche)

I simboli semantici GD&T comprendono il loro contesto dimensionale e situazionale dentro il modello. Per cui, quando i loro riferimenti associazione cambiano in spazio o tipo, i simboli semantici si aggiornano di conseguenza o diventano nulli.

GD&T è parte del Product and Manufacturing Information (PMIProduct Manufacturing Information (Informazioni Produzione Prodotto). E' possibile importare PMI se selezionate Import Part Manufacturing Information (Informazioni di produzione della parte importata) quando importate i file CATIA.) (Informazioni su produzione e prodotto) scambiato tra sistemi CAD. Il PMIProduct Manufacturing Information (Informazioni Produzione Prodotto). E' possibile importare PMI se selezionate Import Part Manufacturing Information (Informazioni di produzione della parte importata) quando importate i file CATIA. Working Group (Gruppo di lavoro PMIProduct Manufacturing Information (Informazioni Produzione Prodotto). E' possibile importare PMI se selezionate Import Part Manufacturing Information (Informazioni di produzione della parte importata) quando importate i file CATIA.) riconosce due livelli di informazioni che possono essere scambiate nel contesto di esplicite rappresentazione di forme geometriche 3D e PMIProduct Manufacturing Information (Informazioni Produzione Prodotto). E' possibile importare PMI se selezionate Import Part Manufacturing Information (Informazioni di produzione della parte importata) quando importate i file CATIA. associate.

• Rappresentazione: Descrive lo scambio di PMIProduct Manufacturing Information (Informazioni Produzione Prodotto). E' possibile importare PMI se selezionate Import Part Manufacturing Information (Informazioni di produzione della parte importata) quando importate i file CATIA. riutilizzabili e associative che non è visibile nel modello 3D. E' usata "dietro le scene" dal sistema CAD e applicazioni downstream.
• Presentazione: Descrive lo scambio di informazioni in un modo che è visibile all'utente nel modello 3D.

In , Rappresentazione le informazioni sono indicate dalla definizione nell'albero struttura. La geometria a cui si applica la definizione è riconosciuta come funzionalità che sono visualizzate nell'albero. Le definizioni che si applicano alle funzionalità sono mostrate come sotto-nodi delle funzionalità nell'albero. Questo comprende le quote per le funzionalità di dimensione. Tutti gli elementi GD&T nell'albero struttura sono contenute nella cartella 'GD&T' come mostrato nell'immagine sotto.

GD&T ha la sua cartella nell'albero struttura.

Le informazioni di presentazione è il simbolo reale mostrato nell'area grafica ed attaccato alla geometria.

La rappresentazione sta insieme all'oggetto perché è parte della sua struttura. Le informazioni di presentazione sono costruite dalla rappresentazione.

Per cui, quando un solido con GD&T semantici associati viene spostato in un nuovo componente:

• le informazioni di rappresentazione vengono spostate al nuovo componente.
• Le informazioni di presentazione non sono spostate al nuovo componente. Creare nuovi simboli nel componente usando le informazioni di rappresentazione nell'albero struttura.

Di cosa avete bisogno per creare un simbolo semantico GD&T

Per costruire un simbolo semantico GD&T, costruite un Feature Control Frame (Riquadro di controllo caratteristica), che consiste in un rettangolo diviso in comparti che contengono:

• Simbolo di caratteristica geometrica
• Valore o descrizione tolleranza
• Modificatori
• Riferimenti elemento di riferimento applicabile

Prima di creare il simbolo, dovete avere l'appropriato Elemento di riferimento nel modello.

La geometria a cui è applicato il simbolo GD&T è solitamente chiamata un "Feature" (Elemento). Gli elementi possono essere specificati da:

• Selezione diretta di facce di una parte
• Selezione di un elemento di riferimento esistente
• Selezione di un Riquadro di controllo caratteristica esistente nell'albero struttura finestra grafica

Dopo aver scelto un Simbolo caratteristica e la geometria (solitamente chiamati Caratteristiche) a cui si applica la tolleranza, vi verrà chiesto di selezionare i riferimenti dell'elemento di riferimento pertinenti

Un'eccezione è costituita da Tolleranze forma, che non usa i riferimenti dell'elemento di riferimento.

Quando create per la prima volta un simbolo GD&T, il Simbolo caratteristica predefinito è Posizione. Una volta scelto un simbolo diverso, questo diventa quello predefinito fino a quando non ne selezionate un altro.

I Simboli caratteristica sono mostrati nella tabella sotto.

Una volta selezionati i riferimenti dell'elemento di riferimento, vi trovate nella modalità di posizionamento dove:

• In 3D, scegliete un piano di annotazione e poi ponete il simbolo da qualche parte nel piano
• In un disegno ponete il simbolo da qualche parte nel foglio

Per creare un simbolo semantico GD&T

1. (Opzionale) Usare lo strumento Simbolo di riferimentoSimbolo attaccato ad un punto, asse o piano che deve essere di riferimento per la lavorazione meccanica e l'ispezione.  per creare qualsiasi Caratteristica di riferimento a cui farà riferimento il simbolo. (I Simboli di riferimento sono altrettanto semantici)
   • Questo è opzionale poiché le caratteristiche della Forma (Rettilinearità, Piattezza, Circolarità e Cilindricità) non richiedono riferimenti della Caratteristica di riferimento
   • Per un Riquadro di controllo della caratteristica, è possibile selezionare fino a tre Simboli di riferimento
     • Ci sono fino a tre riferimenti della Caratteristica di riferimento

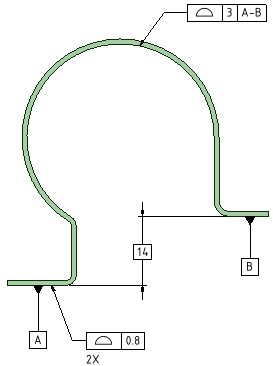

     • Ciascuno di questi riferimenti può usare un riferimento stabilito da più di una Caratteristica di riferimento (separata da "-" come nell'immagine sotto)



     • Vedere ASMEGli standard dell'American Society of Mechanical Engineers (Associazione americana degli ingegneri meccanici) per pratiche di disegno di ingegneria. E' possibile personalizzare lo stile delle vostre annotazioni per conformarsi agli standard ASME. Vedere ISO, JIS Y14.5 Paragrafo 4.12 e Figura 4-22
   • Ciascun Simbolo di riferimentoSimbolo attaccato ad un punto, asse o piano che deve essere di riferimento per la lavorazione meccanica e l'ispezione. può essere usato solo una volta in un singolo riquadro
2. Selezionare il desiderato Simbolo caratteristica nel pannello Opzioni (vedere tabella sotto)
3. Scegliere una Tecnica di connessione nel pannello Opzioni
   • Richiamo dimensione (Connesso ad una dimensione)
   • Direttrice diretta (Connessa ad una direttrice nota)
4. Seguire i messaggi per selezionare i riferimenti necessari
   • E' possibile tenere premuto CTRL e selezionare più facce per le seguenti tolleranze
     • ProfiloLinea nello spazio; contorno di un oggetto; usato per descrivere oggetti quando si curva o si piega.
     • Piattezza
     • Posizione per Caratteristica planare della Dimensione (ossia PianoGeometria di costruzione che consiste in una superficie piatta. I piani possono essere usati per uno schizzo in 2D, sezione, vista di un modello, un piano neutrale in una caratteristica bozza. medio)
     • Cilindri coassiali (ASMEGli standard dell'American Society of Mechanical Engineers (Associazione americana degli ingegneri meccanici) per pratiche di disegno di ingegneria. E' possibile personalizzare lo stile delle vostre annotazioni per conformarsi agli standard ASME. Vedere ISO, JIS Y14.5 Figura 4-34)
     • Per più facce:
       • Il simbolo mostrerà il numero di facce includendo "3X" ad esempio per dire che la tolleranza si applica alle tre facce
       • Il numero di facce non viene mostrato per i Cilindri coassiali o il PianoGeometria di costruzione che consiste in una superficie piatta. I piani possono essere usati per uno schizzo in 2D, sezione, vista di un modello, un piano neutrale in una caratteristica bozza. medio
       • Dopo la creazione, la selezione del simbolo evidenzierà tutte le facce
5. Cliccare Complete (Completa) per porre il simbolo
6. Apparirà un piano di annotazione
7. TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. il piano in un posto desiderato
   • Mentre trascinate il piano
     • cambierà orientamento in altri orientamenti validi basati sulla geometria sotto il cursore
     • I piani di annotazione esistenti verranno pre-evidenziati per la selezione
8. Cliccare per porre il piano
9. Appare il simbolo
10. TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. il simbolo nel posto desiderato
11. Cliccare per porre il simbolo

Dopo che il simbolo è stato posto, è possibile aggiungere qualsiasi modificatore appropriato tramite

1. Selezione del valore di tolleranza o compartimenti di riferimento da modificare
2. Scegliere un Modificatore dalla barra di formattazione rapida

Modificatori

Quando selezionate un elemento simbolo, la barra di formattazione rapida presenterà tutti i modificatori pertinenti.

Il loro significato ed applicabilità sono descritti nelle sezioni pertinenti di ASMEGli standard dell'American Society of Mechanical Engineers (Associazione americana degli ingegneri meccanici) per pratiche di disegno di ingegneria. E' possibile personalizzare lo stile delle vostre annotazioni per conformarsi agli standard ASME. Vedere ISO, JIS Y14.5 (2009) e ASMEGli standard dell'American Society of Mechanical Engineers (Associazione americana degli ingegneri meccanici) per pratiche di disegno di ingegneria. E' possibile personalizzare lo stile delle vostre annotazioni per conformarsi agli standard ASME. Vedere ISO, JIS Y14.41.

I modificatori disponibili sono mostrati sotto.

Alcune note sui Modificatori:

• La traslazione è applicata ai Riferimenti (A, B, C, ecc.) per indicare che il riferimento può traslare entro la tolleranza specificata.
• La Zona di tolleranza proiettata è applicata a tolleranza posizionali e comprende un'altezza di zona di tolleranza proiettata minima. Questo è generalmente usato per controllare la variazione in perpendicolarità di fori filettati o con connessione a pressione dove gli elementi di fissaggio potrebbero interferire con le parti coincidenti.
• Lo Stato libero è applicato a caratteristiche o riferimenti che sono soggetti a Variazioni stato libero. Questa è la distorsione di una parte dopo che le forze di produzione sono rimosse. Le tolleranze stato libero sono applicate dopo la rimozione delle forze produttive.
• Il PianoGeometria di costruzione che consiste in una superficie piatta. I piani possono essere usati per uno schizzo in 2D, sezione, vista di un modello, un piano neutrale in una caratteristica bozza. tangente è applicato solo a tolleranze di Forme.
• Il ProfiloLinea nello spazio; contorno di un oggetto; usato per descrivere oggetti quando si curva o si piega. disposto inegualmente è applicato a tolleranze di ProfiloLinea nello spazio; contorno di un oggetto; usato per descrivere oggetti quando si curva o si piega. per indicare che la tolleranza non è ugualmente applicata al profilo. Ad esempio, il simbolo sotto il modificatore è tra 0,3 e 0,1. Questo significa che la tolleranza totale è 0,3 e 0,1 si trova all'esterno del profilo e aggiunge materiale. Il restante 0,2 si trova all'interno del profilo e rimuove materiale.







• La Tolleranza statistica è usata per assegnare tolleranza a componenti correlati di un assieme sulla base di dati statistici sonori.

• Tra indica che la tolleranza si applica attraverso più caratteristiche o ad un segmento limitato di una caratteristica tra estremi designati.

  L'esempio sotto mostra una tolleranza di profilo tra D ed E. Il sistema vi suggerisce di selezionare una direzione ed una prima ed ultima faccia da comprendere (prima ed ultima possono essere la stessa faccia). Pone etichette sulla base delle successive lettere disponibili ma è necessario creare note che puntano ai posti sulle facce.





  1. Selezionare la Tolleranza profilo da modificare

  2. Scegliere Tra nella barra di formattazione rapida

  3. Selezionare uno spigolo per impostare la direzione della regione limitata o gruppo di caratteristiche

  4. Selezionare la prima faccia

  5. Selezionare l'ultima faccia

  6. Completare



• All Around (Tutto intorno) e All Over (Tutto sopra) si applicano al ProfiloLinea nello spazio; contorno di un oggetto; usato per descrivere oggetti quando si curva o si piega. dei simboli di superficie connessi alle dimensioni (Tecnica di connessione = Richiamo dimensioni)

Riquadro di controllo caratteristica multi-segmento

E' possibile aggiungere segmenti ai simboli GD&T in modo molto simile a quello con cui sono stati inizialmente creati.

Invece di selezionare geometria, selezionate il Simbolo caratteristica di un simbolo GD&T esistente.

A seconda del Simbolo caratteristica che desiderate aggiungere, il sistema limiterà il numero di simboli esistenti disponibili.

Ad esempio, l'aggiunta di Concentricità alla tolleranza della posizione di un foro non è valida.

Feature-Relating Tolerance Zone Framework (Struttura zona tolleranza connessa alla caratteristica)

Una Feature-Relating Tolerance Zone Framework (FRTZF) (Struttura zona tolleranza connessa alla caratteristica) contiene un'unica voce di un Simbolo caratteristica seguita da ciascun requisito di tolleranza e riferimento, uno sopra l'altro.

FRTZF si applica alle tolleranza della Posizione e del ProfiloLinea nello spazio; contorno di un oggetto; usato per descrivere oggetti quando si curva o si piega. usati con Serie.

Ciascun segmento può avere lo stesso numero di Riferimenti di caratteristiche di riferimento o meno rispetto al segmento sopra.

Per creare un FRTZF:

1. Selezionare un valore di tolleranza Posizione o ProfiloLinea nello spazio; contorno di un oggetto; usato per descrivere oggetti quando si curva o si piega. esistente
2. Appare la barra di formattazione rapida







3. Selezionare Aggiungi Feature-Relating Tolerance Zone Framework (Struttura zona tolleranza connessa alla caratteristica)
4. Viene aggiunto un secondo segmento tolleranza sotto al primo
5. Ripete tante volte quante necessarie

Per impostare il RiferimentoOggetto che si presume essere con forma e dimensioni esatte ed essere in un posto esatto, che viene usato per porre o stabilire relazioni geometriche di altri oggetti. caratteristica di riferimento FRTZF :

1. Selezionare il primo valore di tolleranza secondaria

2. Appare la barra di formattazione rapida







3. Scegliere uno dei seguenti:
   • Rimuovi Feature-Related Tolerance Zone Framework (Struttura zona tolleranza connessa alla caratteristica) - per rimuovere il segmento
   • Mostrare un riferimento ripetuto
   • Mostrare due riferimenti ripetuti
   • Mostrare tre riferimenti ripetuti

 Le opzioni della barra di formattazione rapida verranno regolate a seconda di quale tolleranza di segmento verrà selezionato.

Datum Feature Symbols for Patterns (Simboli caratteristica di riferimento per serie)

Per le serie, è possibile creare un Datum Feature Symbol (Simbolo caratteristica di riferimento) che si applica solo ad un unico elemento, o a tutta la serie.

Nel pannello Opzioni, selezionare l'opzione Use One Pattern Member Only (Usa solo un elemento della serie) per applicare il simbolo solo all'elemento della serie selezionato. Deselezionarlo per applicare il simbolo a tutta la serie.

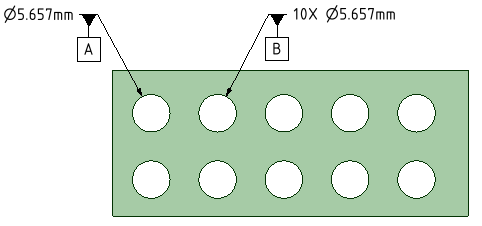

L'immagine sotto mostra un esempio. Per tutta la serie, il numero di elementi della serie è compreso nel simbolo.

Datum Reference Frame (Riquadro di riferimento)

Il Datum Reference Frame (DRF) consiste in tre piani mutualmente perpendicolari dedotti da tre Datum Features (Caratteristiche di riferimento).

Le Datum Features (Caratteristiche di riferimento) che comprendono il DRF possono essere una combinazione di piani e cilindri.

Il DRF è dedotto da Datum Feature References (Riferimenti caratteristica di riferimento). Questo non significa che i riferimenti devono essere tre caratteristiche planari ortogonali.

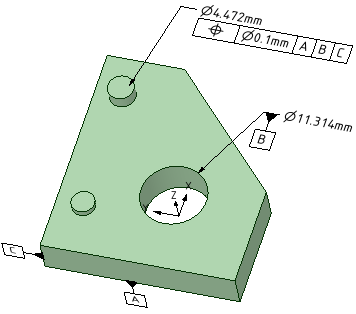

Il sistema di coordinate XYZ nell'immagine sopra è il Datum Reference Frame (Struttura di riferimento) formato da tre Datum Features (Caratteristiche di riferimento) A, B, e C.

Quando selezionate un DRF nell'albero struttura, viene evidenziato nella finestra Graphics (Grafica). Similmente, la selezione di un DRF nella finestra Graphics (Grafica) lo evidenzia nell'albero struttura.

Il DRF può non essere valido se sono state fatte delle modifiche per invalidare qualche simbolo. I Datum Features (Caratteristiche di riferimento) non validi sono marcati con una 'X' rossa nell'albero struttura.

E' possibile cancellare un DRF selezionandolo nell'albero struttura come altri SpaceClaim oggetti.

Basic dimensions (Dimensioni base)

Le dimensioni base ricollocano le caratteristiche controllate nel Datum Reference Frame (Struttura di riferimento). Sono generati automaticamente una volta stabilito il DRF. Tutto ciò che dovete fare è collocarli.

1. Cliccare col pulsante destro del mouse una Caratteristica GD&T nell'Albero struttura.
2. Scegliere Create basic dimensions (Crea dimensioni base) dal menu contestuale.
3. Passare il mouse sopra il disegno per trascinare ciascuna dimensione e cliccare per porle.
   • Sono disponibili guide degli strumenti per passare tra le diverse direzioni (X, Y, Z) e per modificare il piano di annotazione.
   • Le guide strumenti ed i suggerimenti saranno diversi a seconda del tipo di caratteristica che deve essere quotata.

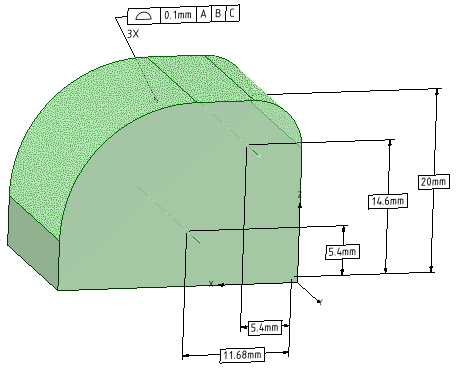

L'immagine sotto mostra Basic Dimensions (Dimensioni base) per una Surface Profile tolerance (Tolleranza profilo di superficie).

Creare simboli da elementi nell'Albero

 E' possibile ricreare simboli Datum Feature (Caratteristica di riferimento) nella finestra grafica e disegnare viste da simboli elencati nell'Albero struttura.

1. Selezionare un GD&T nell'Albero struttura
2. RMB (Tasto destro del mouse) > Create Feature Control Frame Symbol (Crea simbolo di riquadro di controllo caratteristica)
3. Selezionare o porre un piano di annotazione
4. TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. il simbolo per collocarlo

Se selezionate un Datum Feature (Caratteristica di riferimento) nell'albero, seguite la stessa procedura ma usate RMB (Tasto destro del mouse) > Create Datum Feature symbol (Crea simbolo caratteristica di riferimento)
