Creazione della parte posteriore della leva

1. Estrudere un bordo per formare una superficie.

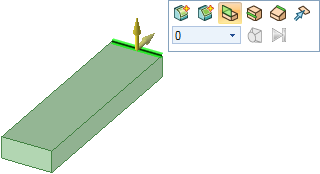

   1. Fare clic sul bordo posteriore del solido con lo strumento Pull (Trascinamento) per selezionarlo.

      Il bordo è evidenziato e le opzioni per il bordo compaiono nel riquadro Opzioni e nella mini barra strumenti. Spostare il mouse vicino alla mini barra strumenti per renderla più opaca.

      Se si è spostato il modello nella finestra DisegnoModello 2D o 3D contenente almeno un componente di livello superiore., fare clic sul pulsante Home nel gruppo Orientamento sulla scheda DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.. È possibile anche premere H. Questo orienta il modello nella sua vista di default e lo ridimensiona per adattarlo alla finestra DisegnoModello 2D o 3D contenente almeno un componente di livello superiore., come illustrato nelle immagini.







   2. Selezionare l'opzione Estrusione bordo nel riquadro Opzioni.

      (È possibile soffermarsi sopra ciascuna opzione per visualizzare un tooltip che spiega l'opzione.)

      Le frecce del trascinamento cambiano per indicare le due direzioni di default in cui è possibile estrudere il bordo.

   3. TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. il bordo verso l'alto per iniziare a creare una superficie.







   4. Mentre si effettua il trascinamento, premere e rilasciare la barra spaziatrice per visualizzare un campo di quotatura.

      È possibile premere la barra spaziatrice per modificare una quota ogni volta che si visualizza una quota.

   5. Digitare 1.4.

   6. Premere Invio per completare la superficie.

      Questa superficie ora appare nell'albero Struttura, sotto al solido.

2. TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. la superficie in un solido.

   1. Fare clic sulla superficie appena creata e trascinare verso la parte anteriore del solido come sotto illustrato.







   2. Immettere .483 per eguagliare lo spessore del primo solido.

   3. Premere Invio per finire il trascinamento e creare la superficie.







      Nell'albero Struttura, la superficie scompare e questo nuovo solido è automaticamente unito al primo.

3. Salvare il lavoro.
