Aggiunta di giunzioni verticali

Come per la divisione della faccia superiore, è necessario aggiungere pieghe e giunzioni per spiegare e produrre la parte di lamiera.

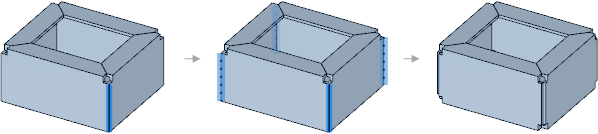

Iniziare aggiungendo giunzioni sui bordi verticali:

1. Selezionare un bordo verticale.

2. Fare clic nella scheda Selezione nel riquadro con l'albero Struttura.

   Questa scheda è lo strumento Power selection (Multiselezione) e aiuta a trovare geometrie simili nel progetto. Vedere Power selection (Multiselezione) per maggiori informazioni.

3. Fare clic su Edges with same length (Bordi di lunghezza identica).

   Tutti i bordi verticali sono selezionati.

4. Fare clic su Junction (Giunzione) nel gruppo Crea sulla scheda Lamiera.

5. Selezionare No Overlap (Nessuna sovrapposizione) dall'elenco a tendina Giunzione.

   I rilievi sono creati automaticamente su spigoli senza rilievi, come sotto illustrato.



Aggiunta di pieghe sui bordi netti rimanenti

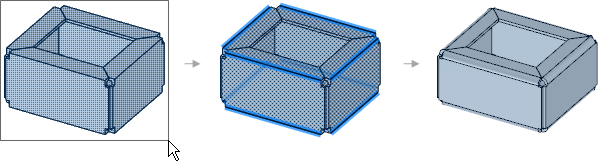

1. Tracciare una casella attorno a tutta la parte per selezionarla.

2. Fare clic su Hard sheet metal edges (Bordi netti lamiera) nel riquadro Selezione.

   Tutti i bordi non del tipo giunzione sono selezionati. In questo esempio, tutti i bordi orizzontali all'esterno della parte sono selezionati. Sono necessarie pieghe su tutti questi bordi per spiegare la parte.

3. Fare clic nuovamente su Junction (Giunzione) nel gruppo Crea sulla scheda Lamiera.

4. Selezionare Bend (Piega) dall'elenco a tendina Giunzione.

   La parte ha ora giunzioni e pieghe ed è pronta per essere spiegata:
