Visualizzazione degli strumenti dello spazio di lavoro

È possibile regolare la visualizzazione degli strumenti dello spazio di lavoro e la visualizzazione del disegno nella finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.) utilizzando la voce Show (Mostra) nell'elenco a discesa degli strumenti nel gruppo della barra multifunzione Display (Visualizza) della scheda Display (Visualizzazione) e modificando le opzioni SpaceClaim.

Per personalizzare gli strumenti visualizzati durante l'esecuzione del disegno

SpaceClaim offre gli strumenti seguenti nel gruppo della barra multifunzione Display (Visualizza) sulla scheda Display (Visualizzazione) per aiutare l'utente nella creazione, nella modifica e nel dettaglio dei disegni:

• Selezionare la casella World Origin (OriginePunto zero nel sistema di coordinate. E' possibile inserire un origine in ogni posto nel vostro disegno dove è possibile ancorare lo strumento Move (Sposta), che vi consente di quotare dall'origine o spostare velocemente la griglia dello schizzo all'origine. È inoltre possibile inserire un'origine in corrispondenza del centro della massa o del volume di un solido. globale) per visualizzare gli assi che consentono di impostare l'orientamento predefinito del disegno della finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.).

• Selezionare la casella Spin Center (Centro ruota) per contrassegnare il centro della ruota quanto si utilizza lo strumento Spin (Ruota)Strumento usato per ri-orientare il vostro disegno in qualsiasi direzione, consentendovi di vederlo da qualsiasi angolazione.. (Esattamente come l'opzione Show Spin Center (Mostra centro ruota) SpaceClaim.)

• Selezionare la casella Lineweight (Spessore della linea) per passare da uno stile di linea a un altro (come quelli visualizzati negli stili grafici Hidden Line (LineaUna linea diritta, arco o spline disegnata in modalità Sketch (Schizzo) o su un piano layout. Le linee hanno una lunghezza ma non un'area. Quando si crea un effetto tridimensionale dello schizzo mediante l'uso dello strumento Pull (Trascina), le linee diventano bordi. nascosta), Hidden Line Removed (LineaUna linea diritta, arco o spline disegnata in modalità Sketch (Schizzo) o su un piano layout. Le linee hanno una lunghezza ma non un'area. Quando si crea un effetto tridimensionale dello schizzo mediante l'uso dello strumento Pull (Trascina), le linee diventano bordi. nascosta rimossa) e WireframeModalità vista in cui tutti i bordi della parte o assieme sono visualizzati. da fine allo spessore impostato con lo strumento Lineweight (Spessore della linea) nel gruppo della barra multifunzione Style (Stile).

• Selezionare la casella Face Highlight (Evidenzia faccia) per abilitare la pre-evidenziazione delle facce.

• Selezionare la casella Face Spotlight (Riflettore faccia) per mostrare un riflettore attaccato al cursore quando ci si sposta sulle facce.

• Selezionare la casella Adjacent Entities (EntitàTermine usato per indicare qualsiasi oggetto in uno schizzo 2D o un disegno 3D. adiacenti) per visualizzare un'evidenziazione offuscata sulle facce adiacenti quando si passa con il mouse su uno spigolo o su spigo adiacente quando si passa su un vertice. Scorrere la rotellina del mouse è possibile passare da un'entità adiacente all'altra. Questa funzione è utile per la selezione dello spigolo corretto o della faccia da estrudere.

• Selezionare la casella LayoutLa modalità di disegno 2D che è molto utile quando non avete una necessità immediata di generare gli oggetti in 3D dalle linee nel layout. Se cercate di trascinare le linee del layout in 3D, queste non si comporteranno nello stesso modo delle linee dello schizzo. Pensate ad un layout come a un disegno a matita tracciato nel disegno. Quando siete pronti ad usare il vostro layout per creare la geometria, proiettate le linee del layout in uno schizzo. Proiettare una linea di layout su uno schizzo è come disegnare la linea. E' possibile importare un file DXF o DWG AutoCAD 2D come layout Lines (Linee di contorno) per visualizzare le curve dello schizzo sui piani del contorno.

• Selezionare la casella OffsetDistanziare uno spigolo, segmento, o curva che viene spostato o copiato. Baseline Faces (OffsetDistanziare uno spigolo, segmento, o curva che viene spostato o copiato. facce di base) per visualizzare le relazioni di offset con un ombreggiamento blu.

• Selezionare la casella Standard Holes (Fori standard) per visualizzare i Fori standard di colore blu. Se la casella è deselezionata, le facce con fori standard vengono visualizzate nel colore normale della faccia

• Selezionare la casella Lightweight Components (Componenti leggeri) per visualizzare i componenti leggeri. È anche disponibile un riquadro a comparsa per l'impostazione della trasparenza del componente leggero.
• Selezionare la casella Environment (Ambiente) per la visualizzazione secondo le impostazioni nel pannello Appearance (Aspett).

Per visualizzare altri strumenti dello spazio di lavoro, modificare le impostazioni nelle opzioni Popular SpaceClaim (Più richieste).

È anche possibile visualizzare strumenti relativi al diario, selezionando l'opzione Show Journal Tab (Mostra scheda diario) nelle opzioni Popular SpaceClaim (Più richieste).

Esempi

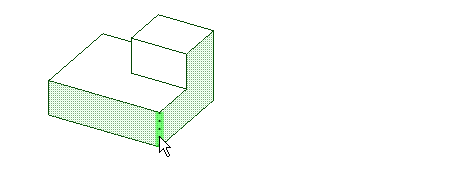

Passando con il mouse su uno spigolo con Adjacent Entities (EntitàTermine usato per indicare qualsiasi oggetto in uno schizzo 2D o un disegno 3D. adiacenti) vengono evidenziate le facce condivise da quello spigolo
