Lavorare con la lamiera

È possibile utilizzare SpaceClaim per creare disegni di lamiere e dei relativi componenti.

SpaceClaim riconosce un componente come lamiera se consiste solo di facce planari, cilindriche e coniche e quando le facce sono offset della stessa dimensione.

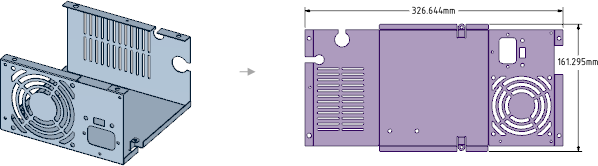

Le parti in lamiera sono visualizzate in azzurro per impostazione predefinita. Le parti non piegate vengono visualizzate in viola, come illustrato nell'immagine sottostante.

Le parti non piegate hanno i seguenti livelli predefiniti:

• QuotaAnnotazione su un disegno che mostra la misurazione di un bordo o faccia. Usare lo strumento Dimension (Quota) per aggiungere misurazioni al vostro disegno, foglio di disegno, o markup 3D.
• Bend Lines Up (Linee di piegatura in su)
• Bend Lines Down (Linee di piegatura in giù)
• Bend Dimensions (Dimensioni piegatura)
• Forms (Forme)
