整列横断面ビュー

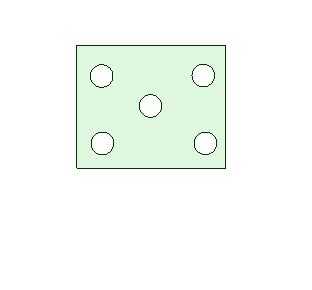

整列横断面はオフセット横断面に似ていますが、シートと平行になるようにセグメントを回転軸の周りに回転させたものです。このため、断面ビューの幅が親ビューの幅よりも広くなります。

場合によっては、断面にあるジオメトリだけを表示したいことがあります。これをエリア断面といいます。また、平面の背後にあるジオメトリも確認したいことがあります。これを完全断面といいます。以下に、この 2 つのタイプの断面を図示します。

SpaceClaim の [詳細] セクションにも、横断面の設定があります。[ビューオプション] と [線スタイルオプション] を参照してください。

平らな横断面ビューを作成するには、以下の方法があります。

横断面ビューが作成されたら、次の手順に従って表示を逆向きにできます。

  1. 断面線または断面矢印を右クリックします。
  2. [表示の向きを反転] を選択します。

整列断面を変更するには、個々の断面線セグメントを選択およびドラッグします。ドラッグされたセグメントは、他の断面にスナップし、マージされます。

セグメントは削除できます。セグメントをすべて削除すると、その断面は平らに戻ります。

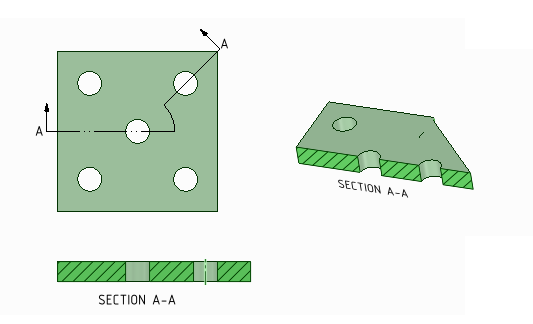

1 つの支点を使用して整列断面を作成するには

  1. 横断面ビューを作成して、ツールを終了します。
  2. [横断面Closed] ツールを選択します。
  3. [整列断面の支点設定] ツールガイドをクリックします。
  4. 断面線上の 1 点をクリックして、支点を設定します。
  5. [整列断面の作成] ツールガイドが有効になります。
  6. 断面線上の 1 点をクリックして、カッターポイントを設定します。
  7. 断面線のその部分をドラッグして移動します。
  8. 円弧が作成され、直線断面の接続具合が表示されます。この円弧は、断面ビューでは長さを持ちません。

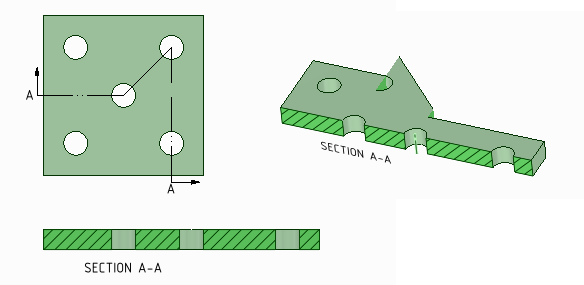

複数のカッターポイントを使用して整列断面を作成するには

  1. 横断面ビューを作成して、ツールを終了します。
  2. [横断面] ツールを選択します。
  3. [整列断面の作成] ツールガイドをクリックします。
  4. 断面線上の 1 点をクリックして支点を設定します。これにより、カッターポイントも設定されます。
  5. 断面線のその部分をドラッグして移動します。
  6. 追加のカッターポイントを設定する場合は、上記の手順を繰り返します。

整列断面のピースを既存の横断面に追加するには

  1. 断面線を右クリックします。
  2. [整列断面を分割] を選択します。
  3. 断面線上の 1 点をクリックして支点を設定します。これにより、カッターポイントも設定されます。
  4. ディフォルトの支点が作成されます。
  5. 断面線のその部分をドラッグして移動します。
  6. 追加の支点を設定する場合は、上記の手順を繰り返します。
Closed横断面を 3D にパブリッシュするには
