部分断面図ビュー

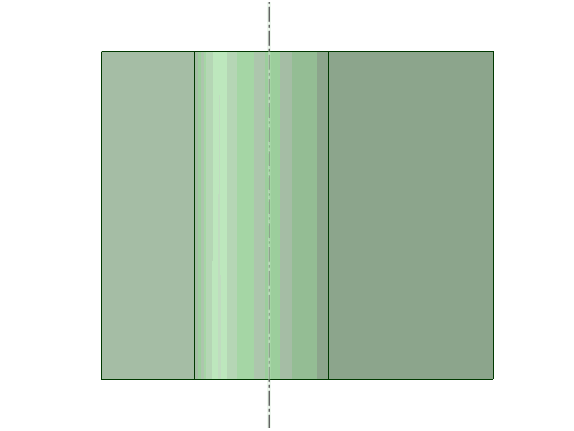

部分断面図は、既存のビューの一部について内部の詳細を表示します。ビューの取付けポイントを選択して、断面図の奥行きを設定し、断面の境界をスケッチします。境界内の領域が断面の奥行きまで切り出され、内部の詳細が表示されます。

部分断面図ビューを作成するには

1. 図面ビュー内でモデル上のいずれかの場所をピックして、取付けポイントを設定します。

2. 奥行きを設定します。

   • ディフォルトはゼロです。

   • 取付けポイントが穴の軸上にある場合には、奥行きをゼロにすると穴の中心を通る断面図が作成されます。

3. 境界タイプを選択します。

   • 丸

   • スプライン持続的にカーブしていて、鋭角の境界のない (頂点がない) 線。[スプライン] ツールを使用して、点のセットを定義してスプラインを作成します。[プル] ツールでスプラインをプルすると、スプラインはエッジになります。

4. 断面図境界をスケッチします。

5. ビューが作成されます。

境界表示の線スタイルを変更するには

1. SpaceClaim オプションを開きます。
2. [詳細設定] をクリックします。
3. [一般オプション] ページを開きます。
4. [線スタイル] オプションで、[部分断面のクリッピングエッジ] を選択します。
5. 以下の中から選択します:
   • 薄い
   • 中間
   • 厚い

部分断面図表示を変更するには

1. クリッピング境界上にマウスを移動して、選択したものを事前ハイライトします
2. 境界を選択します。
3. 以下のいずれかを実行します:
   • 境界をドラッグして領域のサイズを調整します。
   • アンカーを選択し、それを新しい場所までドラッグします。
   • [プロパティ] パネルの奥行きを変更します。
   • 断面を削除します。
