ジオメトリのチェック

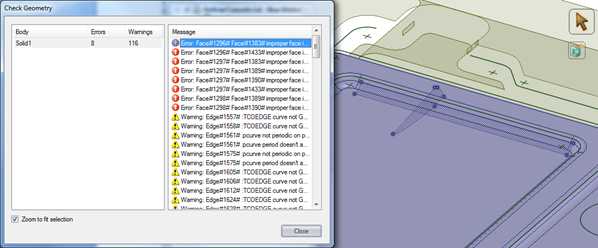

ソリッドとサーフェスのジオメトリをチェックできます。ジオメトリに存在しうる ACISSpatial 社によるモデリングエンジン。ACIS ファイル (.sat または .sab) をインポート/エクスポートできます。 エラーが全てチェックされます。ダイアログでエラーまたは警告を選択すると、以下のように [デザイン] ウィンドウ内の関連するジオメトリがハイライトされます。

オブジェクトのジオメトリをチェックするには

1. ストラクチャーツリーでソリッドまたはサーフェスを右クリックします。

2. [ジオメトリをチェック] を選択します。

   必要な場合、ステータスバーの [停止] をクリックするか、Esc キーを押して操作をキャンセルすることができます。

   ダイアログが開き、検出されたエラーや警告のリストが表示されます。

3. ダイアログでエラーまたは警告を選択すると、[デザイン] ウィンドウ内の関連するジオメトリがハイライトされます。

4. [フィットするように拡大] を選択すると、[デザイン] ウィンドウ内の問題の領域が自動的に拡大されます。

5. 終了するときは [閉じる] をクリックします。
