ミラー関係の作成

[デザイン] タブの [挿入] リボングループの [ミラー] ツールでは、[移動ジオメトリの移動または回転に使用するツール。] ツールで移動できる任意のジオメトリをミラーできます。2 面の間にミラープレーンを挿入して、一緒に編集できるように 2 面を関連付けることができます。ソリッド、サーフェス厚さのない 2D オブジェクト (3D オブジェクトの一部である面とは対照的)。サーフェスは面積はありますが、体積はありません。「面」を参照してください。、面ソリッドの側面またはその他のサーフェス。例として、穴の内面や矩形ソリッドの 6 つの側面などがあります。「サーフェス」を参照してください。、またはカーブをミラープレーンの一方の側から他方の側にコピーできます。

スケッチモードや横断面モードを終了させなくても、カーブ、点スケッチグリッドの単一の場所。高さ、幅、長さのない 2D オブジェクト。点の例として、原点、軸、頂点などがあります。[点] ツールを使用して、スケッチグリッドに点を作成します。点は、分割する場合や 3 点円の作成時に直線やカーブに点を作成する場合に、寸法の基準として役立ちます。、軸をミラーできます。カーブをミラーする場合、そのジオメトリに変更を加えても他方の側には継承されません。

面に機能のパターンが存在するソリッドをミラーすることができます。そのパターンは両側で更新されます。ソリッドをミラーする前にパターンを作成する必要があります。

ミラーを使用して形状を作成すると、そのプレーンはその後もミラーとして残ります。ミラー関係は、他の 2D および 3D ツールを使用してデザインを編集する場合にも維持されます。

ミラーされたコンポーネントはストラクチャーツリーでミラーアイコン付きで表示され、エクスポートされるときもミラー関係は維持されます。

ミラーされたオブジェクトは、元のオブジェクトと同じレイヤに作成されます。ミラーされた点では、そのミラー関係は保持されません。

オブジェクトをミラーするには

1. (オプション) [プレーンの挿入] ツールを使ってミラーとして使用したいプレーンを作成し、[移動] ツールでこれを配置します。

2. [作成] グループで [ミラー] をクリックします。

   [ミラープレーンを選択] ツールガイドが有効になります。

3. ミラーとして使用するプレーンを選択します。

4. [ボディのミラー] または [ミラー面] ツールガイドをクリックします。

5. 選択したミラープレーンの反対側で作成されるソリッド、サーフェス、または面をプレビューするには、デザインのソリッドまたは面上にマウスカーソルを合わせます。

6. ミラーを作成するオブジェクトをクリックします。

7. ミラープレーンが作成され、これはその他のツールでも反映されます。

   デザイン中のオブジェクトをクリックするか、ストラクチャーツリーでコンポーネントをクリックできます。

面をミラーしてボリュームを囲むと、ソリッドが作成されます。

ミラー面またはミラープレーンを削除するには

1. [作成] グループで [ミラー] をクリックします。

   [ミラープレーンを選択] ツールガイドが有効になります。

2. [ミラー削除] ツールガイドをクリックします。

3. ミラー関係を削除する面をクリックします。任意の数の面をボックス選択することもできます。

   どのツールでも、プレーンを一時的に無効にすることができます。ミラープレーンを表示するためにミラー面を選択し、次にミラーを無効にするためにミラーアイコンをクリックします。再びミラーアイコンをクリックすると、ミラーが有効になります。

オプション

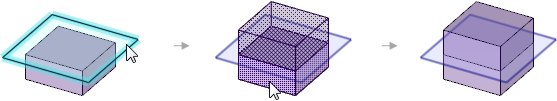

• ミラーオブジェクトのマージ: ミラープレーンとして面を使用する場合、あるいはソースオブジェクトの面の上にミラープレーンがある場合、2 つのオブジェクトがマージされます。このオプションを選択解除すると、以下に示すように新しいオブジェクトが作成されます。

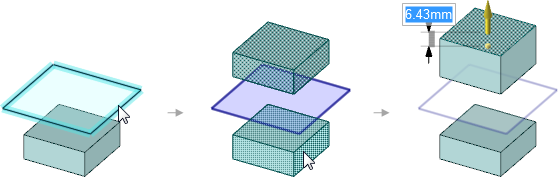

• ミラー関係の作成: このオプションを選択解除すると、ジオメトリのみが作成され、ミラー関係は作成されません。どちらかのオブジェクトに変更を加えても、以下に示すように、他方のオブジェクトには反映されません。



デザインの 2 つの対称面の間に、ミラープレーンを作成できます。

ミラー関係をセットアップするには

1. [作成] リボングループの [ミラー] ツール をクリックします。

2. [ミラーの設定] ツールガイドをクリックします。

   デザインにおいて面上にマウスカーソルを合せると、実行可能な面がハイライトされます。面は、デザインの別の面と対称であれば実行可能です。

3. 面をクリックします。

4. 平行な面をクリックします。

   2 番目の面が青でハイライトされ、ミラー面が 2 つの面の中間に表示されます。1 つの面に対する編集内容は、他方の面にミラーされます。2 つの面間のジオメトリは、それに応じて更新されます。

既存のミラーの反対側で同様の面を探すことにより、ミラー関係を作成できます。

ミラーの反対側で同様の面を探すには

1. [ミラーの設定] ツールガイドをクリックします。

2. 面をクリックします。

   Ctrl キーを押したまま複数の面をクリックして選択します。

3. Alt キーを押しながらミラープレーンをクリックします。

   ミラープレーンから等距離にある同一面が青色にハイライトされ、ミラー関係が作成されます。

ツールガイド

次に示すツールガイドは、プロセス全体を通しての手順を案内します。タブキーを使用して、内容をご覧ください。ツールガイドが切り替わるとすぐに、アクティブガイドを反映してカーソルの色が変わります。

例

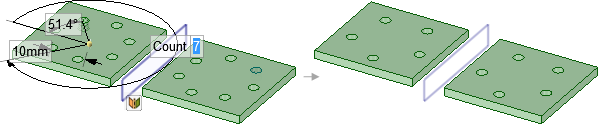

機能のパターンを持つソリッドのミラー。片側のカウントが 7 から 5 に変わると、ミラーされたソリッドが更新されます。

スケッチされた円のミラー。この円を変更しても、ミラーされた円のジオメトリは変更されません。

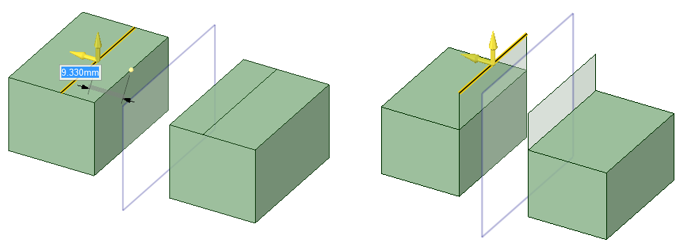

ミラーの接続は[プルジオメトりを曲げたり変形したりするツール。[プル] ツールを使用すると、面のオフセット、押出、回転、スイープ、勾配、ブレンドや、エッジのラウンド、面取り、延長が実行できます。スケッチを 3D に変換しているときに、線をプルするとサーフェスとなり、サーフェスをプルするとソリッドになります。]ツールにあり、 [エッジのコピー] と [エッジの押出し] オプションを使います。[エッジのコピー] のビヘイビアは左側にあり、 [エッジの押出し] は右側にあります。
