球の作成

SpaceClaim オンラインヘルプ

現在地: 挿入の概要 > ﾘﾊﾞｰｽｴﾝｼﾞﾆｱﾘﾝｸﾞ > 球の作成

[球] ツールでは、簡単に球を作成できます。

[挿入] タブの [リバースエンジニアリング] グループから [球] ツールを選択します。
(オプション) 球を既存のボディとマージしたくない場合は、[プロパティ] パネルの [マージなし] をクリックします。
(オプション) 既存のボディが球とオーバーラップしている場所で既存のボディから材料を削除するには、[プロパティ] パネルの [カット] をクリックします。
クリックして、球の中心と、球の半径の寸法を配置するプレーンを設定します。

マウスを移動すると、球のプレビューを表示できます。最初のクリックで指定したプレーンの x-y 方向にカーソルを移動して球を作成すると最も効率的です。
クリックして球の半径を設定します。

[球] ツールには、次のオプションがあります。

追加	材料を追加してソリッド球を作成します。
削除	球が別のオブジェクトと交差する際に、その部分を削除します。
マージなし	球が既存オブジェクトと交差する場合でも、他のオブジェクトにマージせずに球を作成します。
近い側のボディのみ	球が別のオブジェクトと交差するときに､近い側にのみ追加します｡

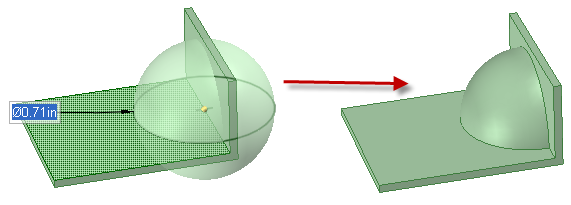

[近い側のボディのみ] オプションを使用した、薄い配置ウォールの近い側のみでの球材料の追加

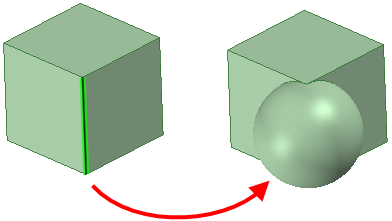

面またはエッジ上での球の作成

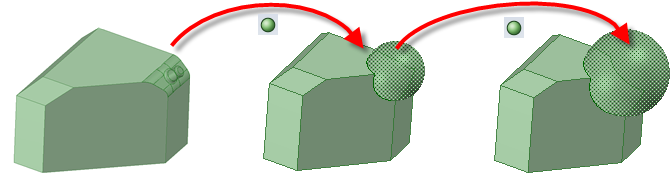

面を選択し、[球] ツールをクリックして球を作成し、次いで [球] ツールを複数回クリックして選択した球を拡大します。
