コーナートリム

[コーナートリム] ツールでは、2 線をトリムや延長によって、コーナーを形成します。

コーナーを作成するには、スケッチグリッドをワークスペースに表示しておきます。

2 本の線をコーナーで結ぶには

1. [スケッチ] リボングループの [コーナートリム] をクリックします。

2. 直線、円弧半径が一定の曲線。すなわち円の一部。「スイープ円弧」、「3 点円弧」、「正接円弧」を参照してください。、またはスプラインをクリックします。

3. マウスカーソルをもう一方の線へ移動させると、作成されるコーナーをプレビューできます。

   マウスカーソルをソリッドの断面エッジやシルエットエッジの上に移動させても、影響はありません。この機能はスケッチされた線にのみ適用されます。

4. 交差している線をクリックしてトリムするか、交差していない線をクリックして線が結び付くまで延長させます。

5. 線が交差している場合は、残しておきたい線の部分をクリックしてください。線が交差していない場合は、線上の任意の位置をクリックして線を延長し、コーナーを作成してください。

オプション

[コーナートリム] ツールには、以下のオプションがあります。

例

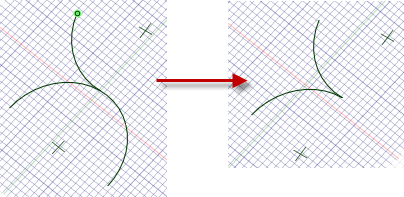

円弧間のコーナーの作成

別のスケッチカーブを使用してスプラインを交差まで拡張します。
