分離

スケッチの個々のピースを切り離しや、3D のオブジェクトまたは面の切り離しができます。 [移動] ツールの [最初に分離] オプションでは、出っ張りを切り離して移動できます。

2D で分離するには

スケッチで選択した線や点を切り離すには、[選択] ツールで Alt キーを押しながらドラッグします。それらの接続を切り離し、移動させるには、[2D移動] ツールを使用します。

3D で分離するには

1. [編集] グループで [選択] ツールをクリックします。

2. オブジェクトを分離する場合は、Ctrl キーを押しながら全ての対象面を選択します。

3. オブジェクトを右クリックし、コンテキストメニューから [分離スケッチの個々のピースや 3D のオブジェクトまたは面から、分離したサーフェスを作成します。[移動] ツールの [最初に分離] オプションで、出っ張りを切り離して移動させることができます。] を選択します。

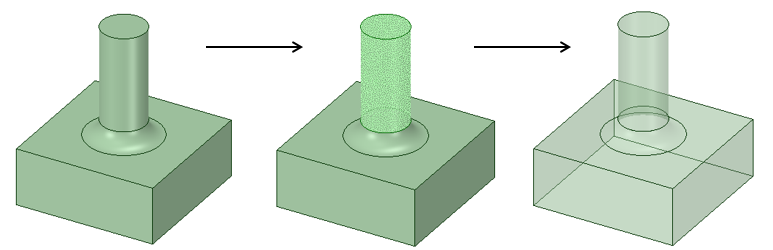

円筒を分離するには

1. [編集] グループで [選択] ツールをクリックします。

2. 円筒を分離するには、[Ctr]を押しながら、選択するためにシリンダーのサーフェスをクリックします。

3. オブジェクトを右クリックし、コンテキストメニューから [分離] を選択します。
