基準となる寸法として、定規寸法を [グループ] パネルに保存できます。[プルジオメトりを曲げたり変形したりするツール。[プル] ツールを使用すると、面のオフセット、押出、回転、スイープ、勾配、ブレンドや、エッジのラウンド、面取り、延長が実行できます。スケッチを 3D に変換しているときに、線をプルするとサーフェスとなり、サーフェスをプルするとソリッドになります。] で作成した基準となる寸法をクリックすると、[プル] ツールが自動的に有効になります。寸法の変更は、オブジェクトのプルと同様に行います。寸法の値を変更すると、寸法の点、エッジ、面ソリッドの側面またはその他のサーフェス。例として、穴の内面や矩形ソリッドの 6 つの側面などがあります。「サーフェス」を参照してください。、軸がオフセットされます。[追加]、[削除]、[マージなし] の状態がグループとともに保存されます。

[プル] ツールでは、基準となる寸法のうち、次のタイプを保存できます。

• 距離 (オフセットエッジ、セグメント、カーブが移動またはコピーされた距離。)
• R

[プル] ツールを使って基準となる寸法を追加するには

1. [デザイン] タブの [編集] グループで [プル] をクリックします。

2. 寸法を変更する場合、寸法をオフセットする点、エッジ、面、軸を選択します。

3. [オプション] パネルまたはミニツールバーで [定規] をクリックします。

4. 選択した面との間で寸法を作成する面、エッジ、点スケッチグリッドの単一の場所。高さ、幅、長さのない 2D オブジェクト。点の例として、原点、軸、頂点などがあります。[点] ツールを使用して、スケッチグリッドに点を作成します。点は、分割する場合や 3 点円の作成時に直線やカーブに点を作成する場合に、寸法の基準として役立ちます。、軸を選択します。

5. [グループ[グループ] タブに表示されるオブジェクトのセット。選択した複数のオブジェクトのグループを作成できます。選択、Alt キーを押しながらの選択、アンカーの移動、軸、定規寸法などの情報は、グループととも全て維持されます。] パネルの [グループの作成] をクリックします。

例

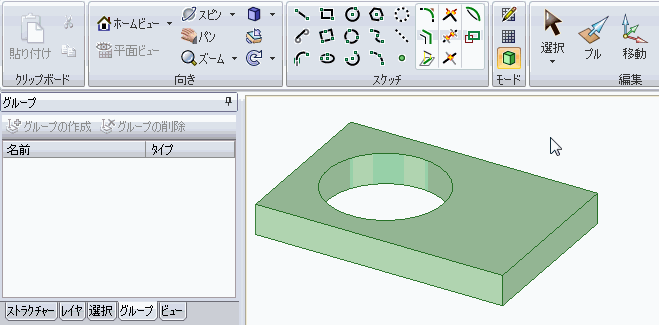

このビデオは、半径寸法とオフセット距離寸法の作成を示しています。寸法を変更すると、円筒の半径と軸のオフセットが変更されます。
