1. [移動] ツールを選択します。

2. Alt キーと Shift キーを押しながら 2 点をクリックし、その中点に一時的な点を作成します。

3. 一時的な点をクリックして、そこに移動ハンドルを配置します。

4. [挿入] リボングループから [原点] ツール を選択します。

   原点が中点に表示されます。

1. [測定デザインのエッジ、面、ソリッドの測定プロパティを表示するツール。] タブの [解析] グループで [マスプロパティ「マス」を参照してください。] をクリックします。

2. 中心に原点を配置するソリッドを選択します。

   質量中心または体積中心に軸が表示されます。

3. [挿入] リボングループから [原点] ツール を選択します。

   質量中心または体積中心に原点が表示されます。

1. 原点の頂点を選択します。
2. [スケッチ] モードを開始します。

   選択した原点の x 軸と y 軸にスケッチグリッドが表示されます。

1. 原点を挿入します。
2. Alt キーを押しながら原点をクリックします。
3. ソリッドを右クリックし、コンテキストメニューから [新規コンポーネントに移動] を選択します。

   新しいコンポーネントを作成し、原点を Alt キーで選択したまま、ソリッドをそのコンポーネントにドラッグアンドドロップすることもできます。

4. ストラクチャーツリーのコンポーネントを右クリックし、[コンポーネントを開く] を選択します。

   新しいデザインウィンドウにコンポーネントが開きます。

5. 原点を表示します。

   [新規デザイン] ウィンドウの原点は、Alt キーで選択された原点と同じ場所にあります。

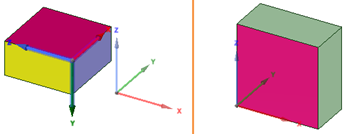

例



新規コンポーネントを作成するときに Alt キーで選択された原点。左のイメージは、原点と、ソリッドに作成された原点を示します。右のイメージは、配置された場所にあるオブジェクトの原点とともに [新規デザイン] ウィンドウに開かれたコンポーネントです。
