面のマージ

SpaceClaim オンラインヘルプ

現在地: 問題の修復 > 調整 > 面をマージ

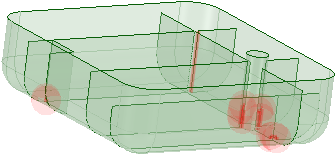

[面のマージ] ツールは、複数の隣接面を元の面に密接にフィットする 1 つの新しい面に置換します。このツールを使用して、モデルを解析のためにエクスポートする前に簡略化できます。面のマージを実行すると、ソリッドのメッシュはよりなめらかになります。

正接または正接に近い面のみをマージしてください。それ以外の面では、期待通りの結果は望めません。

[面のマージ] ツールを使用するときにはエッジは選択できません。欠落面をフィルするためにエッジと面を選択する必要があるときには、[デザイン] タブの [フィル] ツールを使用します。[プリペア] タブの [欠落面] ツールと [ギャップ] ツールにも同じ機能があります。

[面のマージ] ツールは、解析の準備に使用することだけを目的としています。面のマージはエッジを削除することでモデルを簡略化し、モデルの変更をより困難にします。

次に示すツールガイドは、プロセス全体を通しての手順を案内します。タブキーを使用して、内容をご覧ください。ツールガイドが切り替わるとすぐに、アクティブガイドを反映してカーソルの色が変わります。

	[選択] ツールガイドがディフォルトでアクティブになっています。[デザイン] ウィンドウにボックスを描いて選択することもできます。
	[正接を保持] ツールガイドでは、正接を保持する面を選択できます。新しい面は、選択した面に正接になります。Alt キーを押しながらクリックすることで、正接する面を選択することもできます。
	[完了] ツールガイドで、選択した複数の面を 1 つの面に置き換えます。
