アノテーション寸法を使用した編集

3D アノテーション寸法を利用すると、[プルジオメトりを曲げたり変形したりするツール。[プル] ツールを使用すると、面のオフセット、押出、回転、スイープ、勾配、ブレンドや、エッジのラウンド、面取り、延長が実行できます。スケッチを 3D に変換しているときに、線をプルするとサーフェスとなり、サーフェスをプルするとソリッドになります。] ツールや [移動ジオメトリの移動または回転に使用するツール。] ツールでデザインをできます。アノテーション寸法は定規寸法とともに使用できます。

このトピックに関するビデオチュートリアルは、SpaceClaim サイトの「Tutorial: Annotation Dimensions」でご利用いただけます。

[プル] または [移動] ツールで 3D アノテーション寸法を使用するには

1. [デザイン] タブの [編集] グループで [プル] または [移動] をクリックします。

2. プルまたは移動するオブジェクトを選択します。エッジ、面ソリッドの側面またはその他のサーフェス。例として、穴の内面や矩形ソリッドの 6 つの側面などがあります。「サーフェス」を参照してください。、点スケッチグリッドの単一の場所。高さ、幅、長さのない 2D オブジェクト。点の例として、原点、軸、頂点などがあります。[点] ツールを使用して、スケッチグリッドに点を作成します。点は、分割する場合や 3 点円の作成時に直線やカーブに点を作成する場合に、寸法の基準として役立ちます。、またはサーフェスを選択できます。

3. [移動] ツールを使用する場合は、移動ハンドルの方向を選択します。

4. 変更の基準として使用する寸法の横にあるスパークアイコン をクリックします。上記の図に示すように、マウスカーソルをスパークアイコンの上に移動すると、アイコンは黄色に変わります。

   スパークアイコンをクリックすると、寸法フィールドを編集することができます。

   これらのアイコンは、変更の基準としてアノテーション寸法を使用するツールで表示されます。アノテーション寸法は、変更対象の面、エッジ、または点に関連付けられている必要があります。

   [移動] ツールの使用中にスパークアイコンが表示されない場合、移動ハンドルの方向を選択するか、定規寸法を作成する必要があります。適切な面、エッジ、または点に移動ハンドルを再アンカーすると、結果の予測がつきやすくなります。

5. 新しい寸法を入力し、Enter キーを押します。

   選択したオブジェクトが寸法に基づいて変更されます。

   選択したオブジェクトに変更する寸法が関連付けられていない場合、何も変更されず、SpaceClaim ウィンドウの右下のステータス領域にエラーメッセージが表示されます。

   プルの矢印または移動ハンドルの方向に変更ができない場合、入力した寸法を実現するために逆の方向に変更が試行されます。

例

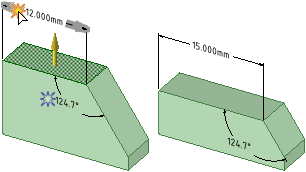

[プル] ツールを使用した寸法選択

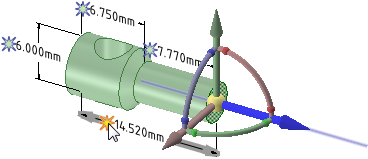

[移動] ツールを使用した寸法選択。寸法を選択する前に、移動ハンドルの方向を選択する必要があります。

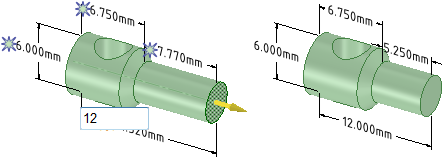

寸法フィールドの値の変更

回転軸を設定し、角度寸法を指定して行う面のプル

[プル] で直線寸法を指定して行う面のオフセット

[移動] で直線寸法を指定して行う面の角度変更

注記デザイン、図面シート、3D マークアップに配置されるアノテーション。注記は入力したテキストまたは記号を含み、引出線によりジオメトリに接続できます。: 面の下方にある横方向エッジに [移動] ツールを再アンカーしました。

別の円筒面でオフセットされた面を半径でプル。オフセット関係を持たない 2 つの放射面を選択した場合にも効果的です。
