ソリッドへの投影

[投影] ツールを使用して、別のソリッド、サーフェス厚さのない 2D オブジェクト (3D オブジェクトの一部である面とは対照的)。サーフェスは面積はありますが、体積はありません。「面」を参照してください。、スケッチ、または注記テキストのエッジを延長して、ソリッドの面にエッジを作成します。

面に投影すると、可能なであれば、ツールは、投影されたエッジを保持する新しいサーフェスを作成します。

面、サーフェス、スケッチ、または注記テキストのエッジをソリッドに投影するには

1. [デザイン] タブの [交差ソリッドおよび面の分割に使用するツール] グループの

   [投影] をクリックします。

2. 投影するエッジがあるエッジ、面ソリッドの側面またはその他のサーフェス。例として、穴の内面や矩形ソリッドの 6 つの側面などがあります。「サーフェス」を参照してください。、サーフェス、スケッチ、または注記テキストを選択します。

   ストラクチャーツリーでオブジェクトを選択し、オブジェクトのすべてのエッジに投影します。

   選択したオブジェクトが最も近いソリッド面に垂直に投影されます。もっとも近いソリッド面が自動的に決まります。

3. (オプション) [方向を選択] ツールガイドをクリックし、投影の方向を変える面またはエッジを選択します。

4. (オプション) [方向を選択] ツールガイドをクリックし、投影の方向を変える面またはエッジを選択します。

5. [オプション] パネルの以下のオプションから選択します:

   • ソリッドの全面に投影: 投影する面に近接する面だけでなく、ソリッド全体の全ての面にエッジを投影します。

   • シルエットエッジを投影: パーツの外形、つまりシルエットに投影します。[方向を選択] ツールガイドで方向を設定する必要があります。

   • 投影されたエッジを延長: 投影されたカーブを、投影される面のエッジまで延長します。

   • ターゲットフェイスの拡張：プロジェクトフェイスがターゲットより大きい場合に、ターゲットフェイスを拡張します。次の例を参照してください。

   投影プレビューは紫色で表示され、オプションとツールガイドに基づいて更新されます。

6. [完了]ツールガイドまたは [Enter] をクリックして、エッジを投影します。

[投影された点]

描かれた 3D 点も、[投影] ツールでサーフェスに投影できます。投影された点は、固定できるように [データム点]として作成されます。

次の例では、点は、マウスボタンの形状を追跡するようにスケッチされ、マウスの一番上の表面に投影されます。このワークフローは、[フェイス]、[表面]、[カーブ]、[エッジ]、または [注記テキスト] と同じです。

[ツールガイド]

次に示すツールガイドは、プロセス全体を通しての手順を案内します。タブキーを使用して、内容をご覧ください。ツールガイドが切り替わるとすぐに、アクティブガイドを反映してカーソルの色が変わります。

	[カーブの選択]ツールガイドは、投影したいカーブを選択できます。
	[方向を選択] ツールガイドは、カーブが投影される方向を選択できます。このツールガイドを使用しない場合は、カーブは両方の方向に投影されます。
		[ターゲット面を選択]
	[完了]

次のオプションが、[オプション] パネルで利用可能です：

[例]

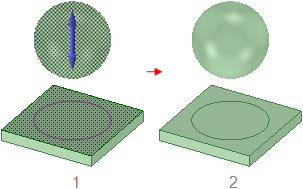

平坦な面の上に球を投影します。球には投影するエッジがないので、[オプション] パネル内で

[シルエットエッジを投影]

[ターゲット面の拡張]

[ターゲットに巻きつけ]
