シートメタルの展開

シートメタルデザインを展開し、展開コンポーネントとその元のデザインで、変更を同時に表示できます。

[展開] ボタンは、シートメタルパーツの 1 つの面を選択すると使用可能になります。

展開パーツは、シートメタルパーツをエクスポートするときに、ソリッドと一緒にはエクスポートされません。しかし、明示的に展開パーツをエクスポートすることは可能です。

以下のタイプのウォールを展開することは可能ですが、円筒や円錐ではなく平面を右クリックする必要があります。

フラットなウォール

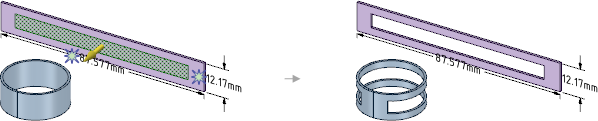

大きな直径の円筒 (ロールベンド) を含む円筒状ウォール
ほとんどの円錐状ウォール (シェル化されシートメタルパーツに変換された円弧間の徐変半径フィレット付きのパーツなど)。また、半径間のブレンドで作成され、確実に展開されたパーツ。
Z ベンドと S ベンド (円筒状ウォールまたは円錐状ウォールに隣接する場合も含む)
ベンドに触れる穴を含むウォール。または、ベンドを含むオブジェクトに含まれるウォール。
複雑な堅いエッジを含む二重ウォールパーツ。

シートメタル (板金) コンポーネントを展開するには

ベンド接合が少なくとも 1 つあるシートメタルコンポーネントの面を選択します。

選択された面は、展開されたデザインの向きを設定します。シートメタルパーツの 1 つの面を選択すると、[展開] ボタンが使用可能になります。右クリックして、コンテキストメニューから [パーツ展開] を選択します。
[シートメタル] タブの [フラット] グループにある [展開] をクリックします。

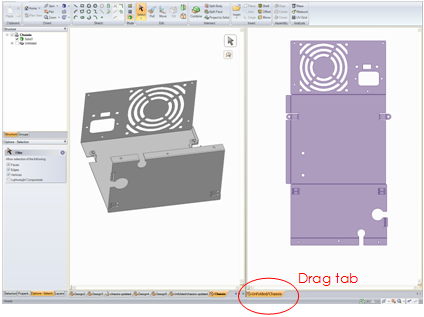

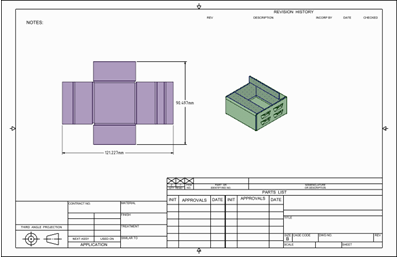

下の図に示されるように、新しい [デザイン] ウィンドウに、展開されたバージョンのコンポーネントがその外形寸法とともに平面ビューとして表示されます。また、ストラクチャーツリーにも展開パーツとして表示されます。元のデザインで展開パーツの表示は、ストラクチャーツリーでオフに初期設定されています。展開パーツは、デザインの一部として保存されます。

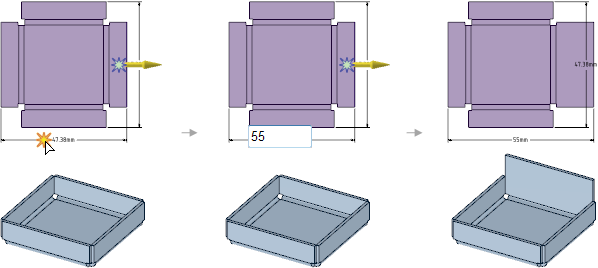

展開パーツの全体の外形寸法は、スケッチ面の向きに基づいて寸法測定されます。ベンドの内側の角度は、寸法の計算に使用されます。2 つのフラットの範囲の寸法が自動的に表示されます。

ベンドは展開パーツのストラクチャーツリーに、オブジェクトとしてリストされます。ベンドラインとベンド寸法は、表示がオフの状態でベンドレイヤ上に配置されます。ベンドラインを表示するには、[レイヤ] パネルで表示をオンにします。

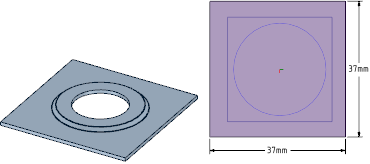

面取りがフォームとして識別される場合、デザインの [プロパティ] パネルの [シートメタル] セクションにある [フォームを平面化] の値に基づいて展開します。

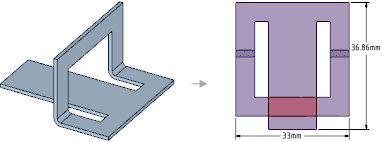

展開コンポーネントに干渉するジオメトリが含まれている場合、下図に示されるように、このジオメトリはストラクチャーツリーで別のサーフェスになり、赤色でハイライト表示されます。また、展開を妨げるエッジもハイライト表示されます。

展開されたシートメタルパーツをコンポーネントに保存する場合、そのコンポーネントをアセンブリで開くと、ストラクチャーツリーで展開されたパーツのチェックボックスとアイコンが表示されます。展開されたシートメタルパーツの表示を、展開されたパーツの [デザイン] ウィンドウで切り替えることができます。
