SpaceClaimインターフェース

SpaceClaim のグラフィカルユーザーインターフェース (GUI) は Microsoft Vista の規格に準拠するよう設計されており、Vista 標準のグラフィカルアプリケーションに共通するツールバー、ボタン、ウィンドウを使用しています。そのため、このガイドでは SpaceClaim 固有の機能に関する GUI のみを説明しています。たとえば、ウィンドウのタイトルバーをドラッグしてウィンドウを移動させたり、閉じるボタンをクリックしてウィンドウを閉じたりするような Windows の標準操作については、理解されていることを想定しています。

SpaceClaim の機能を最大限に活用するため、SpaceClaim は、スクロールホイールマウスか 3D Connexion 社の SpaceBall または SpaceNavigator と合わせて使用することをお勧めします。ただし、ノート型パソコンのタッチパッドと統合マウスボタンでも SpaceClaim は完全に機能します。トラックポイントをスクロールホイールとして使用し、両方のボタンを同時に押すことでマウスホイールを同じ動作をするようにノート型パソコンを設定できます。

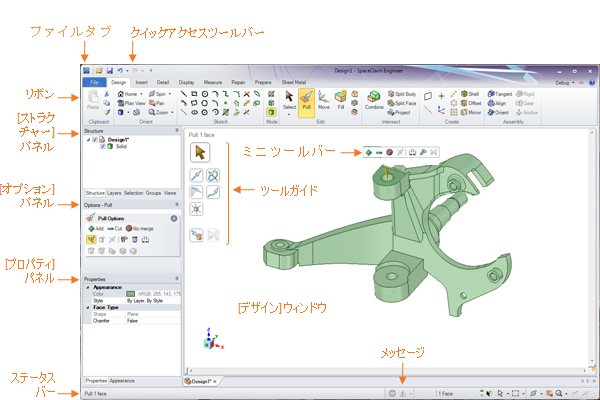

この図は、SpaceClaim アプリケーションの主要なインターフェース要素を示しています。

• [ファイル] メニュー: ファイル関連のコマンドと SpaceClaim をカスタマイズするオプションがあります。

• クイックアクセスツールバーユーザーインターフェースの上部の [ファイル] メニューの横に表示されるツールアイコン。[開く]、[上書き保存]、[取消し] などの一般的な Windows コマンドがあります。ツールバーには、よく使用するファイル関連のショートカットをツールバーに表示するカスタマイズができます。: ユーザーが最も頻繁に使用するファイル関連のショートカットを追加するカスタマイズができます。

• リボン: モデルや図面シート、3D マークアップをデザイン、詳細設定、表示するために必要な全てのツールやモードが含まれます。

• [アクティブ] ツール: アクティブなツールは、オレンジでハイライトされます。

• [デザイン] ウィンドウ: モデルを表示します。スケッチまたは断面モードで作業している場合はスケッチ面も含まれ、作業している 2D プレーンが表示されます。選択したツールのツールガイドは、[デザイン] ウィンドウの右側に表示されます。また、カーソルは選択したツールガイドを示すように変更されます。良く使用されるオプションと操作が配置されたミニツールバーは、カーソルの近くに表示されます。

• ミニツールバー[デザイン] ウィンドウで右クリックすると表示される、ツール特有のオプションのセット。[オプション] パネルでオプションにアクセスすることもできます。: 現在のツールで頻繁に使用されるオプションが含まれます。

• ツールガイド選択したツールに特有の機能。: ツールを使用するときに役立つガイドです。ツールの動作を変更することもできます。

• ステータスバー: ステータスバーには、現在のデザイン上の操作に関するメッセージと進行状況の情報が表示されます。

パネル

パネルは、基本的に、アプリケーションウィンドウの左側に表示されます。これらのパネルをドッキングまたは切り離すことができます。

• [ストラクチャービュー] パネル基本的にアプリケーションウィンドウの左側に表示される、ユーザーインターフェースの一部で、[ストラクチャー] パネル、[レイヤ] パネル、[選択] パネル、[グループ] パネル、[オプション] パネル、[プロパティ] パネルがあります。これらのパネルをドッキングまたは切り離すことができます。: デザインの各オブジェクトを表示するストラクチャーツリーがあります。オブジェクト名の横のチェックボックスを使用して、オブジェクトの表示または非表示をすばやく切り替えることができます。ツリーのノードの展開または収縮、オブジェクトの名前変更、作成、変更、置換、削除だけでなく、コンポーネントの操作も行うことができます。

• [レイヤ] パネル: [レイヤ] パネルでは、オブジェクトをグループ化し、表示や色などの視覚的な特徴を設定できます。

• [選択] パネル: [選択] パネルでは、現在選択されているオブジェクトに関連するオブジェクトを選択できます。

• [グループ[グループ] タブに表示されるオブジェクトのセット。選択した複数のオブジェクトのグループを作成できます。選択、Alt キーを押しながらの選択、アンカーの移動、軸、定規寸法などの情報は、グループととも全て維持されます。] パネル: [グループ] パネルには、選択したオブジェクトのグループが表示されます。アンカー、軸オブジェクトの回転の中心となる直線、または規則的に配列したオブジェクトの中心の直線。「整列軸」を参照してください。、定規寸法の選択、Alt キーを押しながら選択、および移動の情報は、グループとともに全て維持されます。

• [ビュー] パネル: ビューパネルには、標準およびカスタムビューが格納されており、ショートカットキーを割り当ててビューをカスタマイズすることができます。

• [オプション] パネル: [オプション] パネルでは、SpaceClaim ツールの機能を変更できます。たとえば、[プルジオメトりを曲げたり変形したりするツール。[プル] ツールを使用すると、面のオフセット、押出、回転、スイープ、勾配、ブレンドや、エッジのラウンド、面取り、延長が実行できます。スケッチを 3D に変換しているときに、線をプルするとサーフェスとなり、サーフェスをプルするとソリッドになります。] ツールを使用する場合に、エッジを選択して [エッジの面取り] オプションを選択すると、エッジのプル時にラウンドを生成する代わりに面取りを生成するようにします。

• [プロパティ] パネル選択したオブジェクトに関する編集可能な詳細設定が表示される、ユーザーインターフェースの領域。このパネルは、最初は画面左下に表示されますが、移動が可能です。: [プロパティ] パネルには、選択したオブジェクトに関する詳細設定が表示されます。プロパティ値を変更して、オブジェクトを変更できます。

リボンの背景画像のカスタマイズ

以下のコマンドラインオプションで、リボンの背景画像を書き換えることができます。

• /RibbonImage=<ファイル名>

• /RibbonImageLocation=(Left|Center|Right)

例:

SpaceClaim.exe/RibbonImage=c:\temp\img.png /RibbonImageLocation=Left

画像の高さは 52 ピクセル必要です。幅は場合によって異なるため、調整が必要になることがあります。
