ソリッドのシートメタルパーツへの変換

1. [シートメタル] タブの [インポート] リボングループにある [変換] をクリックします。

   [ボディを選択] ツールガイドがディフォルトでアクティブになります。

2. 作成したボディを選択します。

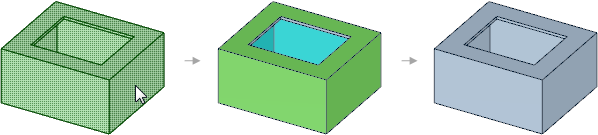

   壁、ベンド、接合 (シートメタルとして作成したディフォルトサイズの接合のみ。インポートされた接合は対象外) が自動で検出され、色により識別されます。つまり、緑は片側、シアンは別の側、接合は紫、部分ベンドは黄色です。

   デザインに他の要素を作成していないため、壁には色コードのみが表示されます。

3. [選択] をクリックするか、S キーを押して、[変換] ツールを終了します。

   下の手順で示すように、変換が成功した場合、ボディは空色 (青) で表示されます。
