Kleuren toepassen

De kleuren van vaste vormen, oppervlakken en componenten worden normaal gesproken bepaald door de laagkleur; u kunt echter de laagkleuren voor objecten overschrijven. Alle objecten worden standaard op Laag0 geplaatst, die groen is. U kunt de kleur van randen, zijden en lichamen wijzigen als u een object selecteert.

Raadpleeg Werken met lagen om de laagkleur te wijzigen of een object naar een andere laag te verplaatsen.

Raadpleeg Objecthelderheid wijzigen om de helderheid van een object te wijzigen.

Gebruik de tool Kleur in de lintgroep Stijl van het tabblad WeergaveModus die beschikbaar is vanuit het deelvenster Eigenschappen voor een aanzicht op een tekenblad. Gebruik de modus Weergave om de grafische stijl voor het aanzicht te wijzigen. Selecteer Overnemen als u de grafische stijl wilt koppelen aan het bovenliggende aanzicht. Raadpleeg Grafische stijlen. om de laagkleur voor vaste vormen, oppervlakken, zijden en curves te overschrijven of om de kleuren van individuele vlakken op een3D-markeringsdia te overschrijven. Als u een Aangepaste Kleur toevoegt aan het kleurenpalet, wordt deze aan de onderkant van het menu toegevoegd en het wordt opgeslagen tussen SpaceClaim sessies.

Als u de kleur wijzigt als er niets is geselecteerd, wordt de kleur de standaard kleur voor nieuwe objecten. Hiermee kunt u de kleur instellen voor dingen die u nog niet hebt gemaakt, zonder dat u lagen en standaard laagkleuren moet gebruiken.

De laagkleur van een vaste vorm, oppervlak, zijde of curve overschrijven

1. Selecteer een of meer vaste vormen, oppervlakken, zijden, curves of componenten in het venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat. of de boomstructuur.

   U kunt een lichaam selecteren door een van zijn zijden of randen te selecteren en vervolgens LichaamEen vaste vorm of oppervlak. te selecteren als het DoelHet object dat u wilt snijden, bij gebruik van de tool Combineren om een vaste vorm of oppervlak te splitsen..

   Als u een component selecteert, wordt de kleur van alle onderliggende onderdelen van het component gewijzigd.

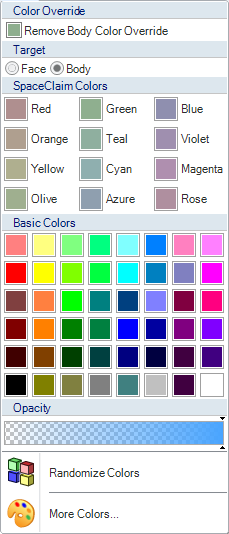

2. Klik op Kleur in de groep Stijl op het tabblad WeergaveModus die beschikbaar is vanuit het deelvenster Eigenschappen voor een aanzicht op een tekenblad. Gebruik de modus Weergave om de grafische stijl voor het aanzicht te wijzigen. Selecteer Overnemen als u de grafische stijl wilt koppelen aan het bovenliggende aanzicht. Raadpleeg Grafische stijlen..

3. Selecteer een kleur.

   Als de door u gewenste kleur niet in de lijst staat, klik op Meer kleuren en selecteer een kleur of maak een nieuwe aangepaste kleur.

4. Selecteer Willekeurige kleuren om het systeem kleuren te laten toewijzen aan de geselecteerde objecten.

5. (Optioneel) De helderheid van het object instellen Raadpleeg Doorzichtigheid van het object wijzigen.

De randkleur overschrijven

1. Selecteer een rand op een vaste vorm of oppervlak.

2. Klik op Kleur in de groep Stijl op het tabblad WeergaveModus die beschikbaar is vanuit het deelvenster Eigenschappen voor een aanzicht op een tekenblad. Gebruik de modus Weergave om de grafische stijl voor het aanzicht te wijzigen. Selecteer Overnemen als u de grafische stijl wilt koppelen aan het bovenliggende aanzicht. Raadpleeg Grafische stijlen..

3. Selecteer een kleur.

   Deze kleur wordt gebruikt voor alle randen van de vaste vorm.

Het overschrijven van kleur verwijderen en het object terugzetten naar de laagkleur en helderheid

1. Selecteer een of meer vaste vormen, oppervlakken, zijden, curves of componenten in het venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat. of de boomstructuur.

   U kunt een lichaam selecteren door een van zijn zijden of randen te selecteren en vervolgens LichaamEen vaste vorm of oppervlak. te selecteren als het DoelHet object dat u wilt snijden, bij gebruik van de tool Combineren om een vaste vorm of oppervlak te splitsen..

   Als u een component selecteert, wordt de kleur van alle onderliggende onderdelen van het component gewijzigd.

2. Klik op Kleur in de groep Stijl en selecteer Overschrijving kleur verwijderen.

Kleureigenschappen van een object bekijken

1. Selecteer het object in het venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat. of de structuurboom.

2. Zoek het attribuut Stijl in de sectie Verschijning van het deelvenster Eigenschappen.

   Deze eigenschap toont hoe de verschijning van een object wordt overschreven in de groep Stijl:

   • Op laag geeft aan dat het object is toegewezen aan een laag anders dan Laag0, waardoor de standaard verschijning wordt beïnvloed.

   • Op kleur geeft aan dat de kleur van het object is ingesteld via de tool Kleur.

   • Op stijl geeft aan dat de knoppen Helder of Mat in Stijl Overschrijven voor het object zijn geschakeld.
