Objecten uitlijnen

De tool Uitlijnen schakelt in als een model wordt geladen en het lijnt twee punten, lijnen, vlakken, oorsprongen of een combinatie van deze elementen uit. Als u een cilindrische of conische zijde selecteert, wordt de as uitgelijnd. Als u een bolvormige zijde selecteert, wordt het middelpunt uitgelijnd. U kunt de assemblyvoorwaarde van een kogelverbinding definiëren met gebruik van Uitlijnen, door de zijde van de kogel te selecteren en vervolgens de zijde van de socket. De kogel draait in de socket, ongeacht waar u de verplaatsinggreep op het kogeldeel plaatst.

Zie de afdrukbare Referentiegrafiek assemblybegrenzingen voor beschrijvingen van alle assemblybegrenzingen.

Klik om opnieuw af te spelen

U kunt de tool Uitlijnen gebruiken om objecten te verplaatsen zonder assemblyvoorwaarden toe te wijzen. Indien de objecten bij verschillende componenten behoren, schakelt u Voorwaarden maken voorafgaand aan het verplaatsen uit in het deelvenster AssemblyHiërarchie van componenten en subcomponenten, die de relatie binnen een ontwerp weergeven, zoals weergegeven in de boomstructuur. Bij productie, een eenheid samengesteld uit geproduceerde delen. Raadpleeg Tool Assembly, Component-opties.

Objecten uitlijnen

1. Klik op Uitlijnen in de groep AssemblyHiërarchie van componenten en subcomponenten, die de relatie binnen een ontwerp weergeven, zoals weergegeven in de boomstructuur. Bij productie, een eenheid samengesteld uit geproduceerde delen. Raadpleeg Tool Assembly, Component op het tabblad Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat..

   De toolguide Uitlijnen is standaard ingeschakeld.

2. Selecteer een rand of zijde van het component dat u wilt verplaatsen.

   U kunt Ctrl-klik gebruiken om meerdere objecten te selecteren.

   De toolguide Referentie is standaard ingeschakeld.

3. Selecteer een rand of zijde van het component dat u stationair wilt houden.

   Het component wordt uitgelijnd. U kunt de uitlijningsanimatie regelen met de Volledig trekkenTooloptie Trekken waarmee u 360 graden rond kunt draaien of naar de volgende zijde kunt trekken, door het volledige traject kunt sweepen of door geselecteerde zijde kunt vermengen. animerenGeavanceerde SpaceClaim optie.

   De begrenzing wordt toegevoegd aan de componenten in de boomstructuur.

Snellere manier

Gebruik de tool Selecteren om op het component te klikken dat u wilt verplaatsen, gebruik vervolgens Ctrl+klik voor het component dat u stationair wilt houden. Klik vervolgens op Uitlijnen in de groep AssemblyHiërarchie van componenten en subcomponenten, die de relatie binnen een ontwerp weergeven, zoals weergegeven in de boomstructuur. Bij productie, een eenheid samengesteld uit geproduceerde delen. Raadpleeg Tool Assembly, Component op het tabblad Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat..

Om de richting van een uitlijningsvoorwaarde om te keren

Klik met de rechtermuisknop op een Uitlijningsvoorwaarde in de boomstructuur en selecteer Richting omkeren om de componenten naar de tegenovergestelde zijde van het uitlijningsvlak uit te lijnen.

U kunt tevens de waarde Omgekeerd wijzigen naar Waar ofNiet waar in de sectie Assemblyvoorwaarde van het deelvenster Eigenschappen.

Een offsetafstand voor een uitlijningsvoorwaarde definiëren

1. Selecteer de voorwaarde Uitlijnen in de boomstructuur.

2. Wijzig de hoekwaarde in de eigenschap OffsetAfstand van een rand, segment of curve wordt verplaatst of gekopieerd. in het deelvenster Eigenschappen.

Objecten uitlijnen zonder een assemblyvoorwaarde

1. Klik op Uitlijnen in de groep AssemblyHiërarchie van componenten en subcomponenten, die de relatie binnen een ontwerp weergeven, zoals weergegeven in de boomstructuur. Bij productie, een eenheid samengesteld uit geproduceerde delen. Raadpleeg Tool Assembly, Component op het tabblad Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat..

   De toolguide Uitlijnen is standaard ingeschakeld.

2. Schakel Voorwaarden maken uit in het deelvenster Opties.

3. Selecteer een rand of zijde van het object dat u wilt verplaatsen.

   U kunt Ctrl+klik gebruiken om meerdere objecten te selecteren.

   De toolguide Referentie is standaard ingeschakeld.

4. Selecteer een rand of zijde van het object dat u stationair wilt houden.

   Het component wordt uitgelijnd. U kunt de uitlijningsanimatie regelen met de Volledig trekkenTooloptie Trekken waarmee u 360 graden rond kunt draaien of naar de volgende zijde kunt trekken, door het volledige traject kunt sweepen of door geselecteerde zijde kunt vermengen. animerenGeavanceerde SpaceClaim optie.

Toolguides

Voorbeelden

Door de klikken op de assemblyvoorwaarde voor Uitlijnen in de boomstructuur, worden de zijden gemarkeerd.

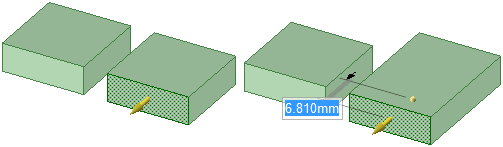

Het trekken aan een zijde van het uitgelijnde paar, wijzigt één object en verplaatst het andere object.

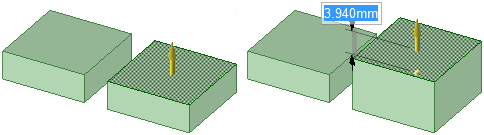

TrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm. aan een aangrenzend zijde heeft geen effect op het uitgelijnde paar.

Het definiëren van een kogelsocket met gebruik van uitlijnen.
