Geometrie controleren

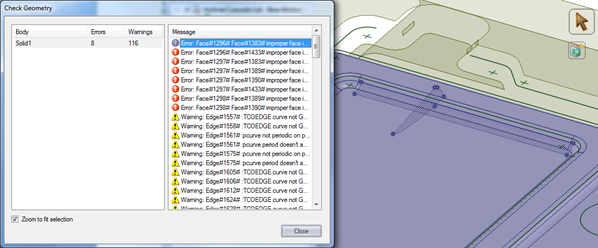

U kunt de geometrie controleren op vaste vormen en oppervlakken. De geometrie wordt gecontroleerd op alle mogelijke ACISModelleer-engine door Spatial Corporation. U kunt ACIS-bestanden (.sat en .sab) importeren en exporteren.-fouten. Selecteer fouten een waarschuwingen in het dialoogvenster om de gekoppelde geometrie te markeren in het venster Ontwerpen, zoals hieronder is weergegeven.

De geometrie van een object controleren

1. Klik met de rechtermuisknop op een vaste vorm of oppervlak in de boomstructuur.

2. Selecteer Geometrie controleren.

   U kunt klikken op Stop in de statusbalk of drukken op Esc om de bewerking indien nodig te stoppen.

   Er wordt een dialoogvenster geopend met gevonden fouten of waarschuwingen.

3. Selecteer fouten en waarschuwingen in het dialoogvenster om de gekoppelde geometrie te markeren in het venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat..

4. Selecteer Passend maken voor selectie om automatisch op het probleemgebied in het venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat. in te zoomen.

5. Klik op Sluiten als u klaar bent.
