Randen en zijden kopiëren

U kunt randen en zijden kopiëren door de optie Rand3D-object gemaakt uit een enkele buitenste grens van een functie. Een lijn geschetst in 2D wordt een rand als u uw schets in 3D trekt. extruderen uit de tool TrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm. te selecteren. U kunt randen en zijden ook kopiëren met de tool Verplaatsen.

Als u de rand van een oppervlak als een curve of lijn kopieert en plakt, worden de lijnen op de actieve laag geplaatst en deze blijven geselecteerd, totdat u de selectie wist. Deze functie is handig indien u referenties nodig hebt om een oppervlak opnieuw te bouwen.

Een rand of randen kopiëren

1. Klik op iTrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm. in de groep Bewerken op het tabblad Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat..

2. Selecteer de rand of de randen die u wilt kopiëren. Dubbelklik om een keten van randen te selecteren.

3. Selecteer de optie Rand3D-object gemaakt uit een enkele buitenste grens van een functie. Een lijn geschetst in 2D wordt een rand als u uw schets in 3D trekt. kopiëren in het paneel Opties of vanuit de mini-werkbalk.

   U kunt tevens Ctrl+slepen gebruiken terwijl de opties Rand3D-object gemaakt uit een enkele buitenste grens van een functie. Een lijn geschetst in 2D wordt een rand als u uw schets in 3D trekt. draaien of Rand3D-object gemaakt uit een enkele buitenste grens van een functie. Een lijn geschetst in 2D wordt een rand als u uw schets in 3D trekt. extruderen geselecteerd zijn om de rand te kopiëren.

   De Trek-pijl wijzigt om de twee richtingen aan te geven waarin u kopieën van de rand kunt maken. Eén pijl is gemarkeerd om de primaire richting weer te geven.

4. Als de pijl, die wijst naar de richting waarin u de rand wilt kopiëren, niet is gemarkeerd, klikt u op de pijl of drukt u op Tab om de richting te wijzigen.

5. Sleep de rand in de richting van de gemarkeerde Trek-pijl.

   Tijdens het trekken wordt de afstand tussen de gekopieerde rand en de nieuwe rand weergegeven. Als u een externe rand maakt, wordt er een oppervlak gemaakt tussen de gekopieerde rand en de nieuwe rand.

Druk op Ctrl en sleep om de geselecteerde zijde te kopiëren.

Mesh-randen kopiëren

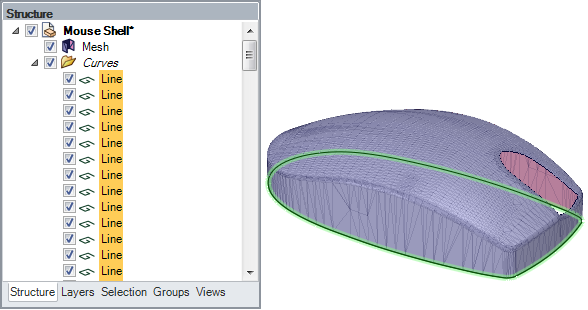

Als u mesh-randen kopieert en plakt, is het resultaat een gesegmenteerde lijn.

Voorbeelden

Randen kopiëren om nieuwe randen op een zijde te maken

Bij het kopiëren van een rand, wordt de rand aangepast aan de hand van de geometrie van een vaste vorm

Een ronde zijde kopiëren
