Circulaire notities

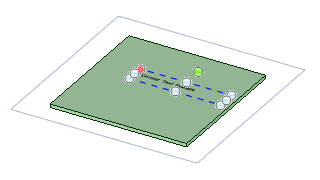

Gebruik de tool NotitieAnnotatie die op een ontwerp, tekenblad of 3D-markering is geplaatst. Notities bevatten tekst of symbolen die u invoegt en die door een notitieverbindingslijn kunnen worden verbonden met geometrie. om circulaire notitietekst te maken en te bewerken. Dit teksttype kan met de klok mee (CW) of tegen de klok in (CCW) worden geörienteerd. Het middelpunt van de cirkel wordt aangegeven door een kruiscursor. De cirkelradius wordt weergegeven als een visuele richtlijn. Gebruik de formaatgreep om het formaat van de cirkel aan te passen. U kunt de richting van de notitie aanpassen door de rotatiegreep te verslepen. Voer nieuwe radiusinstellingen in of wijzig deze in het paneel Opties.

Met circulaire tekst kunt u het volgende maken:

• Tekst met enkele lijn
• Tekst met meerdere lijnen Typ de eerste lijn met tekst en druk op Enter om een extra tekstlijn te maken.
• Opgemaakte tekst met een enkele of meerdere lijnen. U kunt de mini-werkbalk gebruiken om circulaire notitietekst op te maken. U kunt het lettertype, de grootte en de stijl van alle of bepaalde tekst wijzigen; echter, u kunt circulaire tekst niet onderstrepen.
• Een notitie met het lettertype True Type of een lettertype van Microsoft Windows 3.1 (Modern, Roman en Script). True Type lettertypen kunnen worden gebruikt bij het etsen of laser-snijden in plaatmetaal, waarbij de breedte van het teken worden bepaald door de breedte en/of focus van een laserstraal.

Een circulaire notitie maken

1. Selecteer de tool NotitieAnnotatie die op een ontwerp, tekenblad of 3D-markering is geplaatst. Notities bevatten tekst of symbolen die u invoegt en die door een notitieverbindingslijn kunnen worden verbonden met geometrie. vanuit de lintgroep AnnotatieInformatie die u kunt toevoegen aan een tekening, zoals notities, bematingen, geometrische toleranties, centrale markeringen en stuklijsten. in het tabblad DetailAspecten van een ontwerp die zijn geïntegreerd om met anderen te communiceren of het ontwerp in te dienen voor herziening. Gebruik de tools op het tabblad Details om ontwerp te annoteren, tekenbladen te maken en ontwerpwijzigingen te herzien. U kunt de detailinstellingen aanpassen om te voldoen aan de normen of uw eigen aangepaste stijl maken..

   Beweeg de muis over de vlakken van uw ontwerp om de geschikte annotatievlakken te bekijken. (In de modi Schetsen en Sectie wordt het annotatievlak gedefinieerd door het schetsraster).

2. Klik op een vlak om het vlak te maken waarop de notitie moet worden geplaatst.

   Om een annotatievlak voor een cilindrische zijde te maken, selecteert u de as van de cilinder.

   Als u het annotatievlak moet wijzigen, klik met de rechtermuisknop en klik op Nieuw annotatievlak selecteren vanuit het contextmenu en selecteer een nieuw annotatievlak.

3. Klik om de notitie op het vlak te plaatsen.

4. Voer de tekst van de notitie in.

5. In het deelvenster Eigenschappen, selecteert u Met de klok mee of Tegen de klok in vanuit de vervolgkeuzelijst Type.

6. Klik om de notitie bij te werken.

Als u de circulaire notitietekst hebt gemaakt, kunt u:

• Klik op in de mini-werkbalk om een symbool aan uw notitie toe te voegen op de cursorlocatie.
• Klik op in de mini-werkbalk om een dynamisch veld in te voegen. Dynamische velden bevatten huidige waarden vanuit verschillende eigenschappen.
• De notitietekst opmaken en voer de tekst in door de tekst te snijden, te kopiëren en te plakken vanuit andere notities of afmetingsannotaties.
• Pas de richting van de notitie aan door de rotatiegrepen te verslepen. Versleep het midden van de kruiscursor om de tekst te verplaatsen.
• Gebruik leidende spaties (ingevoerd voor de tekst of binnen de tekst) en eindigende spaties (na tekst ingevoerd) om de tekst rond de cirkelradius te plaatsen, indien nodig.
• Converteer de tekst naar lichtgewicht tekst in bladmetaal. Lichtgewicht tekst is transparant en wordt gebruikt om tekstobjecten op een virtuele manier te vertegenwoordigen (zodat toekomstige bewerkingen aan het deel niet opnieuw alle nieuwe grafische gegevens, die te maken hebben met tekst, hoeven te berekenen). In lichtgewicht modus, de tekstuitsnijdigingen die zichtbaar zijn voor de gebruiker, worden alleen opnieuw gemaakt als de tekst wordt bewerkt, in tegenstelling tot wanneer andere acties op het model worden uitgevoerd.
• De notitie verplaatsen: versleep eenvoudigweg en rood ankerpunt om met een rand, schetspunt of een as uit te lijnen. Het rode ankerpunt lijnt uit met de ankerlocatie van de notitie, die zich het dichtst bij het sleeppunt bevindt.
