Geronde hoeken maken

Gebruik de tool Afgeronde hoekRaadpleeg Fillet (interieurhoek) of Ronding (exterieurhoek) maken om twee kruisende lijnen of bogen bij te snijden of te verbinden, zodat ze aan beide uiteinden verbinding maken met een cirkelboog. U kunt deze tool gebruiken met co-planaire 3D-lijnen, zoals lijnen die u gemaakt hebt via vermenging.

Het schetsraster moet zichtbaar zijn in de werkruimte, voordat u afgeronde hoeken kunt maken, ook wel bekend als afrondingen.

Twee lijnen met een afgeronde hoek verbinden

1. Klik op Afgeronde hoekRaadpleeg Fillet (interieurhoek) of Ronding (exterieurhoek) maken vanuit de groep Schetsen op het tabblad Ontwerpen.

2. Een lijn of boog selecteren.

   De eerste lijn of boog die u selecteert, wordt indien nodig verlengd.

3. Beweeg de muis over een andere lijn om een voorbeeld weer te geven van de afronding die wordt gemaakt.

   Als u uw muis over een lijn beweegt, die de rand van een vaste vorm is, zal die rand niet wijzigen. Alleen een geschetste lijn zal wijzigen. De radius van de boog wordt weergegeven als u over de muis beweegt. Voer een radius in om deze te bemeten.

4. Selecteer een kruisende lijn om de lijnen bij te snijden of een niet-kruisende lijn om de lijnen te verbinden.

   Waar u klikt op de kruisende lijn, definieert de radius van de cirkelboog of u kunt de afronding (of afschuining) bemeten door zijn diameter in te voeren.

   Als de lijnen kruisen, klik op het deel van de kruisende lijn die u wilt behouden. Als de lijnen niet kruisen, kunt u ergens op de lijn klikken om de eerste lijn te verlengen, zodat deze een afgeronde hoek vormt. Cirkels worden nooit bijgesneden.

Voor lijnen die elkaar raken bij een hoek, kunt u het hoekpunt selecteren en verslepen.

U kunt tevens eerst de tool invoeren en vervolgens uw selectie maken.

Meerdere afgeronde hoeken maken met gebruik van Ctrl

1. Schets bepaalde curves met verschillende hoekpunten (bijv. een rechthoek).
2. Voer de tool Afgeronde hoekRaadpleeg Fillet (interieurhoek) of Ronding (exterieurhoek) maken in.

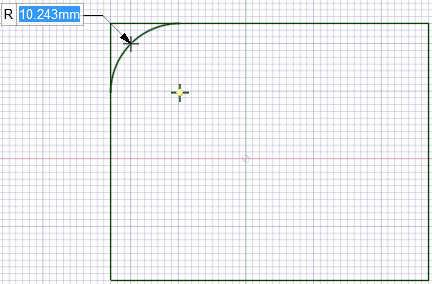

3. Klik op een hoekpunt en versleep om de afronding weer te geven



4. Druk op de toets Ctrl en houdt deze ingedrukt

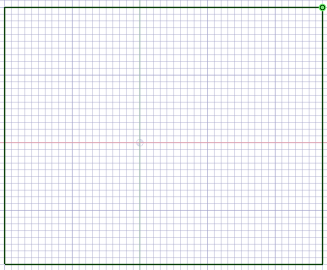

   • Het voorbeeld verdwijnt

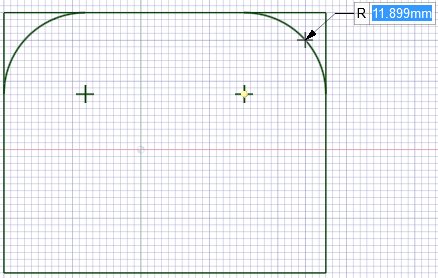

5. Houd Ctrl ingedrukt, klik en versleep een ander hoekpunt om BEIDE afrondingen weer te geven.



6. Druk op de toets Ctrl en houdt deze ingedrukt
   • Het voorbeeld verdwijnt
7. Herhaal dit voor de resterende hoeken.

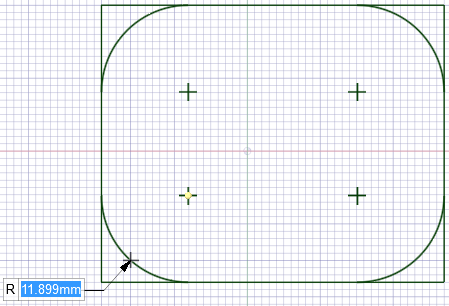

8. Op de laatste hoek (dit betekent geen Ctrl-toets selectie), ziet u alle voorbeelden van afrondingen tegelijkertijd.
9. Klik om de afrondingen te plaatsen of voer een radiuswaarde in



Een afgeronde hoek bewerken

Versleep de afgeronde hoek met de tool Selecteren om de radius te wijzigen. Raakpunt blijft behouden.

Opties

De volgende opties zijn beschikbaar bij de tool Afgeronde hoekRaadpleeg Fillet (interieurhoek) of Ronding (exterieurhoek) maken.

Voorbeelden

Een hoek afronden met de optie Afschuiningsmodus

Een hoek afronden met de optie BijsnijdenVerberg alle geometrie in een ontwerp boven of onder het raster of geselecteerde vlak. uitschakelen

Een hoek afronden, waarbij de eerste geselecteerde lijn wordt verlengd

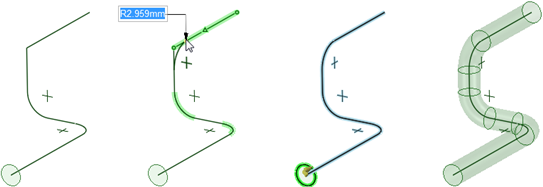

Hoeken van 3D-lijnen afronden, daarna vegen om een buis te maken
