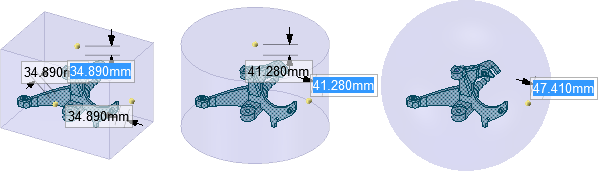

Een omhulsel is een vaste vorm rond een lichaam of lichamen, die een kussen rond de omsloten vaste vorm(en) hebben. Het omhulsel kan een vak, cilinder of bol zijn, zoals hieronder is weergegeven.
Omhulsels worden gebruikt door analysetools om vloeistof te simuleren.
Klik op
Omhulsel in de sectie Analyse van het tabblad Voorbereiden.
Selecteer een of meerdere vaste vormen of mesh-lichamen in het venster Ontwerp
of de boomstructuur.
Deze lichamen zullen zich binnen het omhulsel bevinden.
Stel de hoeveelheid Standaard kussen in.
Dit is een percentage van het minimale omhulselformaat, en het bepaalt de initiële afstand tussen de omsloten object(en) en het dichtstbijzijnde punt van het omhulsel naar de objecten. U kunt de afstanden aanpassen door in de velden in het venster Ontwerp te typen.
Selecteer de vorm van het omhulsel in het deelvenster Opties: Vak, Cilinder, Bol of Aangepaste vorm.
Als u Aangepaste vorm selecteert, moet u de toolguide Aangepaste vorm gebruiken om een vaste vorm te selecteren voor gebruik als de vorm van het omhulsel..
(Optioneel) Klik op de toolguide Richting instellen en selecteer een lijn, as of oorsprong om de richting van het omhulsel te wijzigen.
Het omhulsel wordt standaard gericht met de Wereld-oorsprong.
(Optioneel) Schakel de optie Symmetrische afmetingen uit om de kussenafstand apart in te stellen voor afmetingen die het tegenovergestelde van elkaar zijn.
(Optioneel) Typ de waarde om de kussenwaarden aan te passen, indien nodig.
Druk op Tab om door de kussenwaarden te bladeren.
Klik op de toolguide Voltooien als u klaar bent.
Het omhulsel is gemaakt in een sub-component van het actieve deel.
De volgende toolguides helpen u om het proces te doorlopen:
|
|
Gebruik de toolguide Lichamen selecteren om de lichamen te selecteren, die omsloten moeten worden. |
|
|
Gebruik de toolguide Richting instellen om de richting van het omhulsel relatief aan uw ontwerp of de as van een coördinatenstelsel te wijzigen. |
|
|
Gebruik de toolguide Aangepaste vorm als u een vaste vorm selecteert voor gebruik als de aangepaste vorm, indien het omhulseltype instelt op Aangepast in het deelvenster Opties. |
|
Klik op de toolguide Voltooien als u klaar bent. |
De volgende opties zijn beschikbaar in het deelvenster Opties.
|
Standaard kussen |
Dit is een percentage van het minimale omhulselformaat, en het bepaalt de afstand tussen de omsloten object(en) en het dichtstbijzijnde punt van het omhulsel naar de objecten. U kunt de afstanden wijzigen door in de velden in het venster Ontwerp |
|
Type omhulsel |
Selecteer een omhulselvorm vanuit de lijst. Als u Aangepaste vorm selecteert, moet u de toolguide Aangepaste vorm gebruiken om een vaste vorm te selecteren voor gebruik als de vorm van het omhulsel.. |
|
Symmetrische afmetingen |
Dwingt de afmetingen om symmetrisch te blijven. Schakel deze optie uit als u waarden voor afmetingen wilt invoeren en niet wilt dat de tegenovergestelde afmetingen worden gewijzigd. |

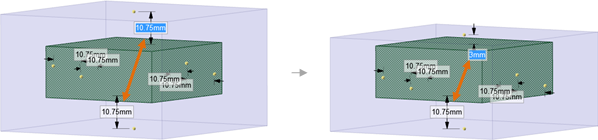

Als u het kussen wijzigt door in het veld te typen, wordt het formaat van het tegenovergestelde kussen niet gewijzigd. De optie Symmetrische afmetingen moet uitgeschakeld zijn.

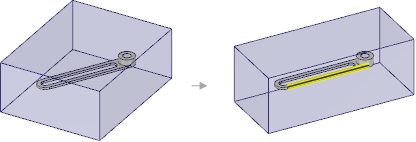

Het wijzigen van de richting van het omhulsel, zodat deze is uitgelijnd met de geel gemarkeerde rand, lijnt het omhulsel uit met die rand.
