Aangrenzende zijden uittrekken

SpaceClaim Online Help

U bent hier: Ontwerpen voor analyse voorbereiden > Aangrenzende zijden uittrekken

Uittrekken

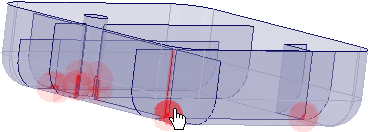

Gebruik deze tool om oppervlakken uit te trekken of bij te snijden en ze samen te voegen met aangrenzende delen of om schetscurves uit te trekken of bij te snijden. De tool detecteert automatisch zijden die kunnen worden uitgetrokken of bijgesneden en markeert ze, zoals hieronder is weergegeven. Klik op een gemarkeerd gebied om de uittrekking of bijsnijding uit te voeren. U kunt ook een oppervlak selecteren die niet automatisch werd gedetecteerd en proberen om deze bij te snijden of uit te trekken. Deze tool werkt alleen met oppervlakdelen en schetscurves.

Aangrenzende oppervlakken uittrekken of bijsnijden

Klik op Uittrekken in de groep Analyse van het tabblad Voorbereiden.

De randen of oppervlakken of schetscurves die kunnen worden uitgetrokken of bijgesneden, zijn gemarkeerd.

Kettingen of zijden met raakpunten worden automatisch gegroepeerd om ze gezamenlijk te offsetten.
Wijzig de volgende opties:
- Maximale afstand: de maximale afstand tussen oppervlakken. De tool zoekt nogmaals naar aangrenzende zijden als u deze waarde wijzigt.
- Oppervlakken bijsnijden: bepaalt of oppervlakken naast het uittrekken ook kunnen worden bijgesneden.
- Gedeeltelijke kruisingen: bepaalt of zijden die gedeeltelijk kruisen, worden gedetecteerd.
- Hetzelfde lichaam: hiermee kan een oppervlak worden bijgesneden of uitgetrokken door een zijde of rand of hetzelfde lichaam.
- Samenvoegen na uittrekken of bijsnijden: voegt lichamen samen, indien mogelijk, als u een rand op een oppervlaklichaam tot een zijde of rand op een ander lichaam bijsnijdt of uittrekt.
Als u slechts bepaalde oppervlakken of schetscurves wilt uittrekken of bijsnijden, klik op de gemarkeerde plaatsen.

Houd Ctrl ingedrukt om meerdere randen te selecteren.

De oppervlakken of schetscurves worden uitgetrokken of bijgesneden als u erop klikt.
Klik op Voltooien als u alle gemarkeerde oppervlakken wilt uittrekken of bijsnijden.

Druk op Esc om de bewerking te annuleren.

Toolguides

De volgende toolguides helpen u om het proces te doorlopen:

	De toolguide Probleem selecteren is standaard actief. Met deze toolguide kunt u probleemgebieden selecteren en herstellen, die automatisch door de tool worden gevonden.
	Met de toolguide Geometrie selecteren kunt u zijden selecteren, die niet automatisch zijn gevonden. Houd Ctrl ingedrukt om meerdere objecten te selecteren of selecteer in het ontwerpgebied.
	De toolguide Voltooien voegt de gemarkeerde zijden samen of snijdt deze bij.

Opties

De volgende opties zijn beschikbaar in het deelvenster Opties.

Maximale afstand	De maximale afstand tussen delen. De tool zoekt nogmaals naar aangrenzende zijden als u deze waarde wijzigt.
Oppervlakken bijsnijden	Bepaalt of oppervlakken naast uitgerekt wel of niet ook bijgesneden kunnen worden.
Gedeeltelijke kruisingen	Bepaalt of zijden, die gedeeltelijk kruisen wel of niet worden gedetecteerd.
Hetzelfde lichaam	Hiermee kan een oppervlak bijgesneden of verlengd worden door een zijde of rand op hetzelfde object.
Uittrekken naar curves	Vind oppervlakken om uit te trekken naar curves, indien de curve zich in hetzelfde vlak bevindt als het oppervlak.
Samenvoegen na uittrekken of bijsnijden	Voeg indien mogelijk objecten samen als u een rand op één oppervlakobject naar een zijde of rand op een ander object bijsnijdt of uitrekt.

Voorbeelden

Curves worden uitgetrokken van eindpunt naar eindpunt.

De randen van verschillende oppervlakken worden samengevoegd als u de optie Samenvoegen na uittrekken of bijsnijden selecteert.

U kunt curves uittrekken om curves naar oppervlakken en oppervlakken naar curves uit te trekken als u de optie Uittrekken naar curves selecteert.
