Middenoppervlakken maken

Met deze tool maakt u een oppervlak midden tussen twee offsetzijden. De middenoppervlakzijden worden automatisch verlengd of getrimd op aangrenzende zijden en de afstand tussen de zijden wordt opgeslagen als dikte-eigenschap. U kunt deze oppervlakken gebruiken voor FE-analyse.

Een kleurmarkering laat de zijdeparen zien die zijn geselecteerd, zoals hieronder te zien. De middenoppervlakzijde wordt geoffset van de cyaanzijden. Groen duidt op een zijde die wordt gepaard met een cyaanzijde. Niet-geselecteerde zijden en zijden zonder offset worden in de oorspronkelijke kleur weergegeven.

De dikte van de zijdeoffsets van het oorspronkelijke model worden opgeslagen als eigenschap genaamd Dikte in het middenoppervlakgedeelte van het deelvenster Eigenschappen. Dit is een zijde-eigenschap; u moet dus de zijde selecteren in het venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat. in plaats van in de boomstructuur, ook al betreft het één zijde. U kunt deze eigenschap wijzigen en deze is opgenomen in de ANSYS-gegevens als de eigenschap naar ANSYS wordt verzonden via de SpaceClaim-invoegtoepassing.

De middenoppervlaktool detecteert en verwijdert kleine zijden of middenoppervlakken die worden gemaakt wanneer een rand gelijk is aan of de helft is van de deeldikte.

Als de middenoppervlaktool ontbrekende zijden aantreft omdat geen van beide zijden kan worden geoffset, krijgt u een foutmelding in het foutenvak waarin de zijden staan vermeld. Als de tool er niet in slaag om middenoppervlakdelen te maken, worden de probleemzijden of -randen gemarkeerd.

Middenoppervlakken erven de materiaaleigenschappen van de bovenliggende componenten, maar u kunt de materiaaleigenschappen voor het middenoppervlakobject wijzigen.

Middenoppervlakzijden maken door offsetparen te selecteren

1. Klik op Middenoppervlak in de groep Analyse van het tabblad Voorbereiden.

2. Selecteer in het deelvenster Opties Geselecteerde zijden gebruiken.

   Deze optie detecteert automatisch alle offsetzijdeparen op een object met een of meer offsetafstanden.

3. Klik op een zijde waarvoor u een middenoppervlak wilt maken.

4. Klik op een tweede zijde die een offsetpaar moet vormen met de eerste zijde. Alle zijdeparen met dezelfde offsetafstanden worden aan de selectie toegevoegd.

5. Klik op gedetecteerde zijdeparen om ze te verwijderen of klik op niet-gedetecteerde zijdeparen om ze toe te voegen.

   Twee zijden kunnen als paar worden gedetecteerd omdat ze dezelfde offsetafstand hebben als de zijdeparen waarvoor u een middenoppervlak wilt maken. Klik op de blauwe zijde om het paar uit de selectie te verwijderen.

   Een zijdepaar waarvoor u een middenoppervlak wilt maken, wordt mogelijk niet gedetecteerd omdat het bijbehorende offsetpaar geen perfecte offset van de eerste zijde is. Klik op de zijde die u wilt offsetten om deze aan de selectie toe te voegen. Het bijbehorende middenoppervlak wordt geoffset aan de hand van de dikte van naastgelegen gedetecteerde zijdeparen.

6. (Optioneel) Klik op de toolguide Zijden selecteren of houd de Ctrl-toets ingedrukt om extra zijdeparen met een andere offsetafstand te selecteren.

   Als u zijdeparen toevoegt, worden alle zijdeparen met dezelfde offsetafstand aan de selectie toegevoegd.

7. Klik op de toolguide Voltooien als u klaar bent met het selecteren van zijden.

   Als u een middenoppervlak hebt gemaakt, wordt de vaste vorm halfdoorzichtig en wordt het oppervlak ondoorzichtig totdat u een andere tool selecteert of uw selectie wist.

   Middenoppervlakobjecten worden gemaakt in een component in de boomstructuur en krijgen dezelfde naam van het oorspronkelijke object, met als achtervoegsel MiddenoppervlakN, waarbij N een uniek getal is.

Middenoppervlakzijden maken op basis van een offsetbereik

1. Klik in de groep Definiëren op het tabblad Voorbereiden op Middenoppervlak .

2. Selecteer in het deelvenster Opties Bereik gebruiken.

   De zijdeparen met offsetafstanden binnen het bereik worden automatisch gedetecteerd. Als u zijdeparen hebt geselecteerd, wijzigt het bereik automatisch zodanig dat dit de offsetafstand ook omvat.

3. Klik op het object waarvoor u offsetzijdeparen wilt detecteren.

4. Wijzig naar behoefte in het deelvenster Opties de waarden Minimale dikte en Maximale dikte.

   Zijdeparen binnen dit bereik worden geselecteerd; zijdeparen buiten dit bereik worden uit de selectie verwijderd.

5. Klik op de toolguide Voltooien als u klaar bent met het selecteren van zijden.

Zijden aan de selectie toevoegen of uit de selectie verwijderen

• Als u een gedetecteerd zijdepaar wilt toevoegen of verwijderen, klikt u op een van beide zijden in het paar.

• De middenoppervlakafstand wordt geoffset van deze zijde op dezelfde afstand als aangrenzende zijden, ongeacht eventuele mogelijke offsetparen voor deze zijde.

• Als de zijde een offsetpaar heeft dat eerder al is geselecteerd, wordt het paar gedeselecteerd.

• Het kan nodig zijn om en zijde uit de selectie te verwijderen als deze onjuist is gepaard.

De dikte van een middenoppervlakzijde wijzigen

1. Selecteer in het venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat. de middenoppervlakzijde.

2. Wijzig in het deelvenster Eigenschappen de eigenschap Dikte.

Een middenoppervlakobject maken op basis van een regulier open-oppervlakobject

1. Selecteer in de boomstructuur het oppervlak.

2. Wijzig in het deelvenster Eigenschappen de eigenschap Dikte.

Toolguides

De volgende toolguides helpen u stapsgewijs door de procedure heen:

Opties

De volgende opties zijn beschikbaar in het deelvenster Opties:

Voorbeelden

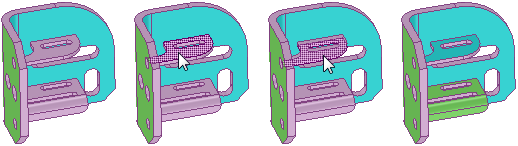

Selecteer een extra zijdepaar met de optie Geselecteerde zijden gebruiken en de toolguide Zijden selecteren. Alle zijdeparen met dezelfde offsetafstand worden aan de selectie toegevoegd.

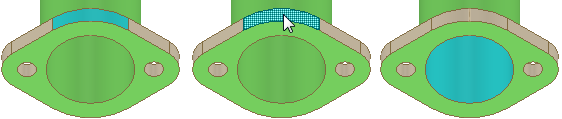

Een automatisch gedetecteerde zijde verwijderen waarvan u niet wilt dat deze een middenoppervlakpaar is

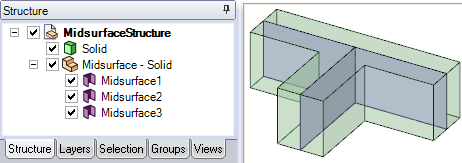

De structuur die voor middenoppervlakdelen is gemaakt
