Ontwerpmodi

In SpaceClaim zijn er drie modi die u kunt gebruiken voor het ontwerpen: Schets, Sectie en 3D. Deze modi maken duidelijk of u in 2D of 3D werkt, en maken de verschillen duidelijk tussen het werken in dwarsdoorsneden (hier kunt u 3D-objecten bewerken) en schetsen (hier kunt u geen 3D-objecten bewerken).

Modi schakelen

1. Klik op een tool in de lintgroep ModusDrie ontwerpwijzen: schetsen, dwarsdoorsnede of 3D. U kunt op elk moment tussen deze modi schakelen..

   U kunt ook met de rechtermuisknop in een leeg gebied van het venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat. klikken en SchetsmodusModus voor het tekenen in twee afmetingen, met gebruik van de schetstools op het schetsraster. Een schets is een verzameling lijnen en andere 2D-objecten op een schetsraster. Schetsen maakt regio's die in 3D kunnen worden getrokken. Als u uw schets in 3D trekt met de tool Trekken, worden regio's, die zijn gevormd door kruisende lijnen, vaste vormen en lijnen worden randen., SectiemodusRaadpleeg Sectie of 3D-modus selecteren vanuit het contextmenu, of op K (voor SchetsmodusModus voor het tekenen in twee afmetingen, met gebruik van de schetstools op het schetsraster. Een schets is een verzameling lijnen en andere 2D-objecten op een schetsraster. Schetsen maakt regio's die in 3D kunnen worden getrokken. Als u uw schets in 3D trekt met de tool Trekken, worden regio's, die zijn gevormd door kruisende lijnen, vaste vormen en lijnen worden randen.), X (voor SectiemodusRaadpleeg Sectie) of D (voor 3D-modus) drukken.

   Als u schetst, kunt u ook klikken op Terugkeren naar 3D-modus in de mini-werkbalk van het schetsvlak.

2. Als u vanuit de 3D-modus naar een van de andere modi schakelt, selecteert u een vlak om te schetsen op een dwarsdoorsnede of om deze aan te maken.

   Als u een oorspronkelijk object of het middelpunt selecteert en op SchetsmodusModus voor het tekenen in twee afmetingen, met gebruik van de schetstools op het schetsraster. Een schets is een verzameling lijnen en andere 2D-objecten op een schetsraster. Schetsen maakt regio's die in 3D kunnen worden getrokken. Als u uw schets in 3D trekt met de tool Trekken, worden regio's, die zijn gevormd door kruisende lijnen, vaste vormen en lijnen worden randen. klikt, wordt het schetsvlak toegewezen aan de oorspronkelijk XY-as van het object.

Het aanzicht omdraaien in de Sectiemodus

Klik met de rechtermuisknop en selecteer Aanzichtrichting omdraaien terwijl de sectiemodus actief is.

Lintgroep Modus

De lintgroep ModusDrie ontwerpwijzen: schetsen, dwarsdoorsnede of 3D. U kunt op elk moment tussen deze modi schakelen. bevat de volgende tools:

Voorbeelden

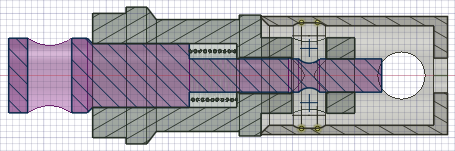

Een ontwerp in sectiemodus; het actieve component wordt weergegeven in de deelkleur (in dit voorbeeld magenta) en de inactieve componenten worden weergegeven in grijs.

Schakelen van SchetsmodusModus voor het tekenen in twee afmetingen, met gebruik van de schetstools op het schetsraster. Een schets is een verzameling lijnen en andere 2D-objecten op een schetsraster. Schetsen maakt regio's die in 3D kunnen worden getrokken. Als u uw schets in 3D trekt met de tool Trekken, worden regio's, die zijn gevormd door kruisende lijnen, vaste vormen en lijnen worden randen. naar 3D-modus converteert automatisch gesloten, geschetste curves in oppervlak-objecten en de schetscurves worden randen. Alleen schetscurves die bijdragen aan het gesloten oppervlak worden omgezet in randen, de resterende curves blijven in het ontwerp als vrije curves.
