Projecteren op het schetsraster

Gebruik de tool Projecteren naar Schets om een rand of hoekpunt van een vaste vorm te kopiëren naar een 2D-lijn of -punt, die u kunt manipuleren met de schetstools. U kunt ook een notitie ook het schetsraster projecteren. Het projecteren van een as op het schetsraster maakt een constructielijn.

Behalve indien er uitsluitend een nieuw schetsvlak wordt geselecteerd, is dit de enige schetstool die items kan selecteren, die zich niet op het schetsraster bevinden. U kunt tevens de notitietekst selecteren en de tekst op uw schets projecteren.

Het schetsraster moet zichtbaar zijn in de werkruimte, voordat u er randen op kunt projecteren.

U kunt een lichaam op een schetsvlak van een lay-out op een tekenblad projecteren.

Een rand, hoekpunt of notitie op het schetsraster projecteren

1. Klik op Projecteren naar Schets in de groep Schets op het tabblad Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat..

   Beweeg uw muis over uw ontwerp om de beschikbare objecten voor projectie te markeren.

2. Klik op de rand, randketting, hoekpunt of de notitietekst die u in het schetsvlak wilt projecteren.

   Standaard methodes voor randselectie zijn van toepassing, zodat u kunt dubbelklikken, Ctrl+klik en Shift+klik kunt gebruiken om uw selectie te maken of te wijzigen.

   U kunt ook klikken en slepen om een selectievak te tekenen, dat de objecten omsluit die u wilt projecteren, waaronder silhouet-randen.

   De rand, het hoekpunt of de tekst verschijnt als een geschetste rand om weer te geven dat het nu een lijn of punt in het schetsvlak is.

   Gedupliceerde randen (die op elkaar verschijnen) in de schets worden versterkt als u terugkeert naar de 3D-modus.

   Tip Indien u lastig een geprojecteerde lijn kunt zien, controleer of Vervaging sceneMaak de geometrie onder het schetsraster transparanter, door Vervaging scene onder raster te selecteren in het tabblad Weergave. Het selecteren van deze optie verbetert de zichtbaarheid van uw schets. onder raster is geselecteerd op het tabblad WeergaveModus die beschikbaar is vanuit het deelvenster Eigenschappen voor een aanzicht op een tekenblad. Gebruik de modus Weergave om de grafische stijl voor het aanzicht te wijzigen. Selecteer Overnemen als u de grafische stijl wilt koppelen aan het bovenliggende aanzicht. Raadpleeg Grafische stijlen..

Een vaste vorm op het schetsraster projecteren

1. Klik op Projecteren naar Schets in de groep Schets op het tabblad Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat..

2. Klik op de toolguide Lichamen selecteren, indien u lichamen wilt selecteren in het venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat..

   U hebt de toolguide niet nodig om lichamen in de boomstructuur te selecteren.

3. Selecteer een van de volgende opties:

   • Alle lichaamsranden indien u alle randen op het schetsraster wilt projecteren.

   • Zichtbare lichaamsranden indien u alleen de zichtbare- of silhouet-randen op het schetsraster wilt projecteren.

   • Omtrek lichaam indien u alleen de omtrek van het lichaam wilt projecteren. Selecteer een lichaam in het venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat. of de structuurboom.

Voorbeelden

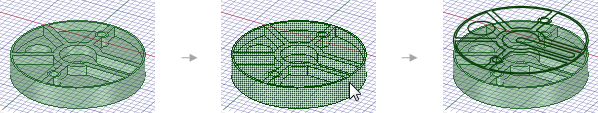

Projecteren van alle lichaamsranden naar het schetsraster

Projecteren van de omtrek van het lichaam naar het schetsraster

Het kan nodig zijn om de tools in de groep Curves herstellen op het tabblad Repareren te gebruiken, als de schets niet automatisch in een oppervlak sluit.
