Projecteren op vaste vorm

Gebruik de tool  Projecteren om randen te maken op een zijde van een vaste vorm door de randen van een andere vorm, oppervlak, schets of notitietekst uit te breiden.

Als u projecteert op een zijde maakt de tool een nieuw oppervlak die de geprojecteerde randen bevat, voor zover mogelijk.

Om de randen van een zijde, oppervlak, schets of notitietekst op een vaste vorm te projecteren

1. klikt u op Projecteren in de groep KruisenEen tool die gebruikt wordt om vaste vormen en zijden te splitsen. op het tabblad Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat..

2. Selecteer de rand, zijde, oppervlak, schets of notitietekst waarvan u de randen wilt projecteren.

   Selecteer een object in de boomstructuur om alle randen van het object te projecteren.

   De projectie verloopt loodrecht t.o.v. het geselecteerde object, op de dichtstbijzijnde vaste-vormzijden. De dichtstbijzijnde vaste-vormzijden worden automatisch bepaald.

3. (Optioneel) Klik op de toolguide Richting selecteren en selecteer een zijde of een rand om de richting van de projectie te wijzigen.

4. (Optioneel) Klik op de toolguide Doelzijden selecteren en selecteer de zijde(n) waarop de rand moet worden geprojecteerd.

5. Selecteer één van de volgende opties in het deelvenster Opties:

   • Door vaste vormen projecteren: Projecteert de randen op alle zijden door de hele vaste vorm heen in plaats van alleen op de zijde die het dichtst bij het object is dat u projecteert.

   • SilhouetrandRand die wordt geroteerd om een 3D-object te verbergen en verschijnt als een 2D-lijn. projecteren: Projecteert de omtrek of het silhouet van een onderdeel. U moet de richting instellen met de toolguide Richting selecteren.

   • Geprojecteerde randen uitbreiden: Breidt de geprojecteerde curves uit tot de rand van de zijde(n) waarop ze worden geprojecteerd.

   • Doelzijden uitbreiden: Breidt de doelzijde uit als de geprojecteerde zijde groter is dan het doel. Zie onderstaand voorbeeld.

   • Om doel wikkelen: Projecteert een vlak object, tekst of notitie op cilindrische of meerdere vlakke zijden en wikkelt het om de zijden. Deze optie is geschikt voor kegelvormige oppervlakken en werkt ook over de tangentiale zijdegrenzen van het doel heen.

   De projectvoorbeeldweergave is paars en wordt geactualiseerd op basis van de opties en toolguides die u gebruikt.

6. Klik op de toolguide Voltooien of druk op Enter om de randen te projecteren.

Punten projecteren

Met de tool Projecteren kunnen ook geschetste 3D-punten op oppervlakken worden geprojecteerd. De geprojecteerde punten worden gecreëerd als Referentiepunten zodat ze kunnen worden vastgesteld.

In het onderstaande voorbeeld zijn punten geschetst in de vorm van een muisknop en deze worden geprojecteerd op het oppervlak van de muis. De workflow is hetzelfde als bij het projecteren van Zijden, Oppervlakken, Curves, Randen of Notitietekst.

Toolguides

De volgende toolguides helpen u stap voor stap door het proces:

	Met de toolguide Curves selecteren kunt u de curves selecteren die u wilt projecteren.
	Met de toolguide Richting selecteren selecteert u de richting waarin de curves worden geprojecteerd. Als u deze toolguide niet gebruikt, worden de curves in beide richtingen geprojecteerd.
	Met de toolguide Doelzijden selecterenselecteert u de zijde(n) waarop de curves worden geprojecteerd.
	De toolguide Voltooien projecteert de randen.

De volgende opties zijn beschikbaar in het deelvenster Opties:

Voorbeelden

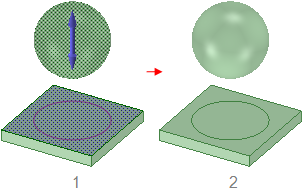

Een bol projecteren op een vlakke zijde. Omdat de bol geen rand heeft om te projecteren moet u SilhouetrandRand die wordt geroteerd om een 3D-object te verbergen en verschijnt als een 2D-lijn. projecteren in het deelvenster Opties.

Een rand projecteren met de optie Doelzijden uitbreiden geactiveerd. De rechthoekige zijde is geselecteerd met de toolguide Doelzijden selecteren.

Een vlak object en tekst wikkelen om cilindrische zijden met de optie Om doel wikkelen.
