Ronde vormen verwijderen

Met de Vul-tool in de groep Bewerken op het tabblad Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat. kunt u ronde zijden verwijderen en afdekken. U kunt dit bijvoorbeeld doen als u probeert om een uitsteeksel die wordt omringd door ronde zijden te verplaatsen en niet kan worden verplaatst omdat de ronde vormen een complexe of moeilijke geometrie maken. De Vul-tool probeert om de ronde vormen van de door u geselecteerde zijden te verwijderen en de niet-geselecteerde zijden te verlengen. Met de Vul-tool kunt u dubbelklikken op een keten van ronde vormen om een lange aaneengesloten keten van ronde vormen te verwijderen.

Voordat u begint

• De kans van slagen is het grootst als u per keer slechts een paar ronde vormen verwijdert. Als het verwijderen van ronde vormen u veel tijd kost, is het raadzaam om op het internet op SpaceClaim.com de handleidingen bij SpaceClaim of ondersteunende technische documentatie door te nemen voor geavanceerde technieken om ronde vormen te verwijderen.
• Bestudeer uw model nauwkeurig vanuit verschillende hoeken en zoomniveaus zodat u goed kunt bepalen welke gebieden met ronde vormen u wilt verwijderen. Elk gebied van een model is uniek en voor verschillende gebieden zijn mogelijk verschillende benaderingen mogelijk om ronde vormen te verwijderen.

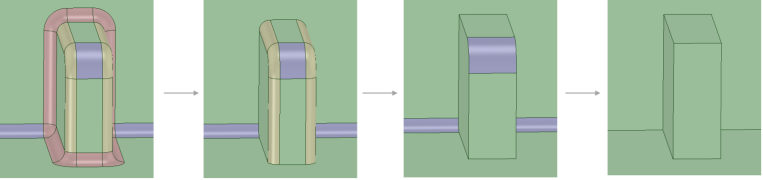

• Om ervoor te zorgen dat ronde vormen nauwkeurig en volledig worden verwijderd, dient u de ronde vormen te verwijderen in de tegenovergestelde volgorde waarin ze zijn gemaakt, zoals te zien in onderstaand voorbeeld van een model met gekleurde ronde vormen.

Een ronding of afschuining vullen

1. Klik op de toolguide Selecteren.

2. Selecteer de ronding of afschuining.

3. Klik op de Vul-tool of druk op F om de ronding te vullen en zo nodig afdekkingen te maken.

   Telkens wanneer u een ronde vorm vult, wordt er een rondingengroep in het deelvenster GroepenSets van objecten die verschijnen in het tabblad Groepen. U kunt een groep maken vanuit een set geselecteerde objecten. Informatie zoals Selectie, Alt ingedrukt houden + selecteren, verankering verplaatsen, as, en liniaalbemating is allemaal opgeslagen binnen de groep. aangemaakt.

   U kunt elke ronde vorm die u hebt gemaakt in SpaceClaim vullen, ook een ronde vorm die de onderliggende zijde verwijdert, totdat de ronde vorm door een andere bewerking wordt gewijzigd.

Een ronde zijde verwijderen

1. Selecteer de ronde zijde.

2. Klik op de Vul-tool of druk op F.

   Als een vaste vorm ongeldig wordt doordat er een zijde wordt verwijderd, wordt de vaste vorm een oppervlak.

   Als een ronde zijde moeilijk te verwijderen is, probeer dit dan door te klikken met de Vul-tool terwijl u Alt ingedrukt houdt, of gebruik de tool Vervangen.

Meerdere ronde zijden bedekken

Als er meerdere geselecteerde ronde zijden door de Vul-tool worden verwijderd, worden deze in een specifieke volgorde verwijderd zodat ze kunnen worden hersteld door erop te rechtsklikken en per groep Ronde vormen opnieuw bevestigen te selecteren, in omgekeerde volgorde.

Normaal gesproken kunt u alle ronde zijden selecteren en klikken op de Vultool om ze allemaal te verwijderen en te bedekken. Soms is dit echter niet mogelijk. In dat geval selecteert u één ronde vorm en vult u deze. Als dat werkt, maak deze bewerking dan ongedaan en selecteer die ronde vorm en de volgende. Ongedaan maken. Blijf ronde vormen aan uw selectie toevoegen en probeer ze te vullen totdat het vullen niet lukt. Nu hebt u een van de ronde vormen geïdentificeerd die het probleem veroorzaakt. Vul daarna alle ronde vormen die wel konden worden gevuld. Herhaal ten slotte deze procedure in de omgekeerde richting van de ronde tangentiaalketen. Zodra u alle ronde vormen hebt gevuld behalve de een of twee die het probleem veroorzaakten, selecteert u de vorm die het probleem veroorzaakte en de twee naastgelegen vormen. Klik vervolgens op VullenGebruik de tool Vullen om de geometrie te vereenvoudigen of op te ruimen door omringende zijden te verlengen om een selectie te elimineren. De geselecteerde regio wordt ingevuld of hersteld met het omringende oppervlak of de omringende vaste vorm.. Met deze procedure hebt u meer opties voor het verlengen van naastgelegen randen om de ronde vorm te doorkruisen en te bedekken.

Als het u moeite kost om een ketting van ronde zijden te vullen, splits dan eerst de ronde zijden, vul vervolgens de pas gemaakte zijden, vul vervolgens de resterende ronde zijden.

Voorbeelden

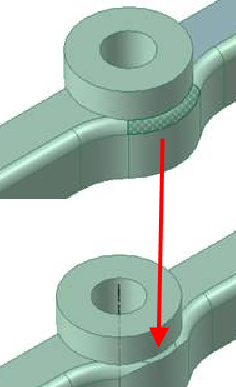

Een moeilijk te verwijderen ronde vorm vervangen voor verwijdering

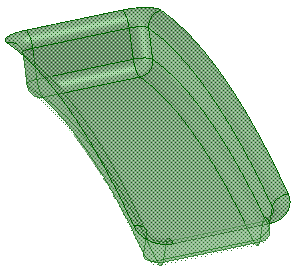

Een hoekronding die als oppervlak was gemaakt vullen - oppervlakronding in een geïmporteerd ontwerp.

Een geïmporteerde geometrie vullen die door oppervlakrondingen wordt begrensd

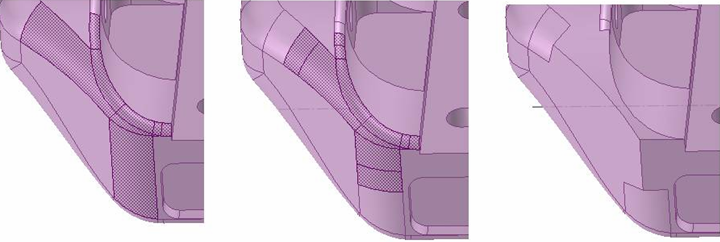

Een ketting van afgeronde hoeken vullen - de te vullen oorspronkelijke ketting, ketting na splitsing van geronde zijden, en gevulde ketting

Als een ronding niet kan worden verwijderd, wordt er een “stopzijde” toegevoegd en wordt het verwijderen van de ronding afgebroken (een stopzijde is een afdek- of wegwerkzijde).

Het is mogelijk om een ketting van ronde zijden te vullen als alleen één uiteinde van de ronde ketting een stopzijde heeft.

Gebruik van andere tools om rondingen te verwijderen

Tool vervangen

Optioneel kan bij het verwijderen van rondingen ook de tool Vervangen uit de groep Bewerken op het tabblad Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat. worden gebruikt om de ene zijde door een andere te vervangen. Het is mogelijk om meerdere zijden te vervangen door een enkele zijde, een enkele zijde te vervangen door meerdere zijden of meerdere zijden te vervangen door meerdere andere zijden.

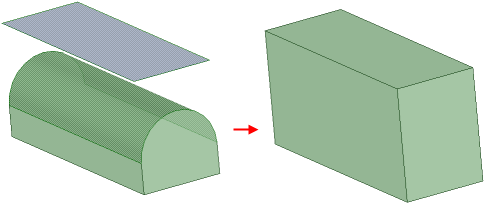

Volledige ronding vervangen door een zijde

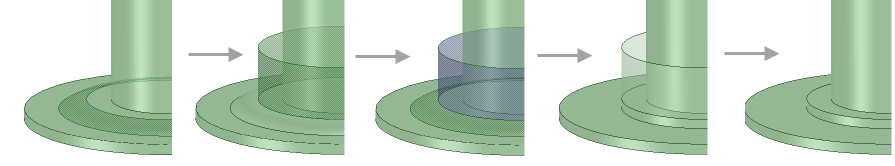

Voortgang door een zijde te gebruiken om een ronding te verwijderen

Boltool

• Probeer de tool Bol uit de groep Invoegen op het tabblad Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat. te gebruiken. Met deze tool is het mogelijk om een ronde bol te maken en deze te plaatsen op moeilijke geometrische verbindingen. Zodra deze zijn gemaakt kunt u met de bol de verbinding splitsen om de ronding te verwijderen. In sommige gevallen wilt u misschien een ketting van twee of meer bollen maken als hulp bij het verwijderen van grotere of complexere gebieden met rondingen.
• Om problemen bij het verwijderen van bollen te vermijden kan de bol het beste worden gevuld meteen nadat u de rondingen aan een van beide zijden van een bol of bollenketting verwijdert.

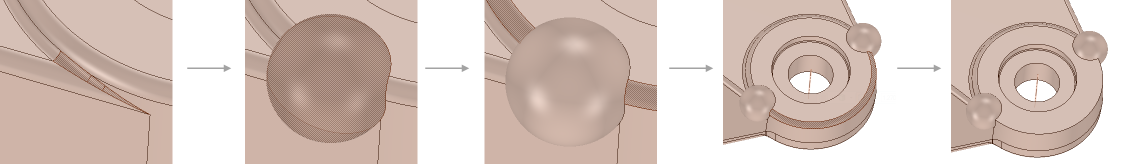

Met de boltool een ronding splitsen en gedeeltelijk verwijderen
