Vaste vormen en oppervlakken verschalen

U kunt vaste vormen en oppervlakken verschalen met de tool TrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm.. U kunt meerdere objecten in verschillende componenten verschalen.

Een vaste vorm, oppervlak of mesh verschalen

1. Klik op iTrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm. in de groep Bewerken op het tabblad Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat..

2. Selecteer een vaste vorm, oppervlak of mesh (meshes beschikken ook over een verschalingstool in het tabblad Facetten).

3. Klik op de toolguide LichaamEen vaste vorm of oppervlak. verschalen.

4. Klik op een punt, hoekpunt of een oorsprong om de oorsprong in te stellen voor verschaling.

5. Trek om dynamisch te verschalen (er verschijnt een veld om de schaal weer te geven terwijl u trekt) of druk op de spatiebalk en voer de schaal in.

   U kunt mathematische uitdrukkingen invoeren om een schaalfactor te berekenen.

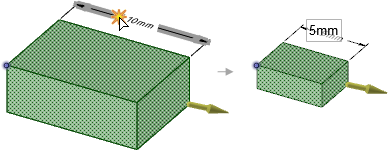

   Om te verschalen met gebruik van een annotatie-afmeting, klik op het vonkpictogram naast de afmeting en typ een nieuwe waarde.

Selecteer de vaste vorm of het oppervlak, Alt + klik op een hoekpunt om de schaal te verankeren en trek.

Een vaste vorm asymmetrisch verschalen

1. Klik op iTrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm. in de groep Bewerken op het tabblad Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat..

2. Selecteer een vast lichaam (meshes kunnen asymmetrisch worden verschaald met de tool Verschalen in het tabblad Facetten).

3. Klik op de toolguide LichaamEen vaste vorm of oppervlak. verschalen.

4. Klik op een punt, hoekpunt of een oorsprong om de oorsprong in te stellen voor verschaling.

5. Houd Alt ingedrukt en selecteer een oorsprong-as of houdt Alt en Ctrl ingedrukt en selecteer een punt of een lijn.

6. Sleep in een richting van de lijn om het deel in die richting te verschalen.

   U kunt op de spatiebalk drukken en een verschalingswaarde invoeren terwijl u sleept.

Een bestaande vaste vorm of oppervlak van millimeters naar inches omzetten

1. Wijzig de eenheden naar inches, zoals hierboven is beschreven.

2. Selecteer de tool TrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm. in de lintgroep Bewerken op het tabblad Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat..

3. Selecteer het object dat u wilt omzetten.

4. Verschaal het object met 25.4.

Een datumvlak of as verschalen

1. Klik op iTrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm. in de groep Bewerken op het tabblad Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat..

2. Selecteer het datumvlak en/of de as en selecteer een curve, oppervlak of vaste vorm.

   U dient Ctrl ingedrukt te houden en het vlak te selecteren. Het selecteren met een vak zorgt niet voor een selectie.

3. Klik op de toolguide LichaamEen vaste vorm of oppervlak. verschalen.

4. Selecteer een ankerpunt.

5. Sleep in de richting van de Trek-pijl.

Voorbeelden

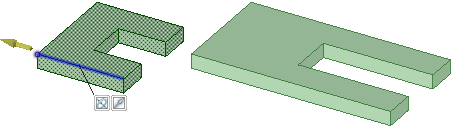

Een vaste vorm asymmetrisch verschalen

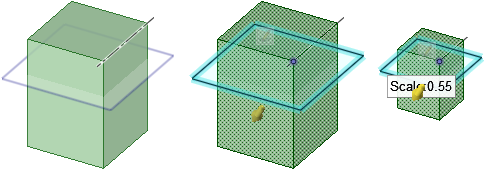

Een vlak en een as met een vaste vorm verschalen

U kunt annotatie-afmetingen gebruiken om een object te verschalen. Raadpleeg Bewerken met annotatie-afmetingen.
