Semantische vormtoleranties

Semantische GD&T-symbolen zijn gekoppeld aan gegevens die hun positie in het model en eigenschappen beschrijven. Als de ruimtelijke coördinaten of het type verbindingsrelaties wijzigen, worden de semantische symbolen dienovereenkomstig bijgewerkt of worden deze ongeldig.

GD&T maakt deel uit van de product- en fabricage-informatie (Product and Manufacturing Information [PMIProductie-informatie over het product. U kunt PMI importeren als u het selectievakje Deelproductie importeren aanvinkt bij het importeren van CATIA-bestanden.]) die CAD-systemen onderling uitwisselen. De PMIProductie-informatie over het product. U kunt PMI importeren als u het selectievakje Deelproductie importeren aanvinkt bij het importeren van CATIA-bestanden.-werkgroep herkent twee niveaus van informatie, die kunnen worden uitgewisseld in het kader van expliciete representatie van geometrische 3D-vormen en bijbehorende PMIProductie-informatie over het product. U kunt PMI importeren als u het selectievakje Deelproductie importeren aanvinkt bij het importeren van CATIA-bestanden..

• Achtergrondgegevens: Beschrijving van de uitwisseling van herbruikbare, associatieve PMIProductie-informatie over het product. U kunt PMI importeren als u het selectievakje Deelproductie importeren aanvinkt bij het importeren van CATIA-bestanden. die niet zichtbaar is in het 3D-model. Deze wordt op de achtergrond door het CAD-systeem en downstream-applicaties gebruikt.
• Visualisatiegegevens: Gegevens die de gebruiker in het 3D-model te zien krijgt in de vorm van symbolen.

In wordt naar de achtergrondgegevens verwezen via de in de boomstructuur weergegeven definities. De geometrische vormen waarop de definities van toepassing zijn, worden herkend als kenmerken die in de boomstructuur worden weergegeven. Definities die van toepassing zijn op de kenmerken worden weergegeven als subnodes van de kenmerken in de boomstructuur. Deze omvatten de afmetingen van de kenmerken. Alle GD&T-items in de boomstructuur bevinden zich in de map “GD&T”, zoals te zien in onderstaande afbeelding.

GD&T heeft een eigen boomstructuurmap.

Visualisatiegegevens worden als symbool, dat aan de geometrie is gekoppeld, in het graphicsgebied weergegeven.

Achtergrondgegevens zijn nauw met het object verbonden omdat deze deel uitmaken van de structuur ervan. Visualisatiegegevens worden opgebouwd op basis van de achtergrondgegevens.

Wanneer dus een vaste vorm met bijbehorende semantische GD&T wordt verplaatst naar een nieuwe component, gebeurt het volgende:

• Achtergrondgegevens worden overgedragen op de nieuwe component.
• Visualisatiegegevens worden niet overgedragen op de nieuwe component. Nieuwe symbolen in de component maken met gebruikmaking van de achtergrondgegevens in de boomstructuur.

Wat u nodig hebt om een semantisch GD&T-symbool te maken

Om een semantisch GD&T-symbool te bouwen, construeert u een regelframe, dat bestaat uit een rechthoek dat is onderverdeeld in compartimenten met:

• Geometrisch karakteristiek symbool
• Tolerantiewaarde of beschrijving
• Wijzigingswaarden
• Toepasselijke referentiekenmerken

Alvorens het symbool te maken moeten de juiste referentiekenmerken in het model aanwezig zijn.

De geometrie waarop een GD&T-symbool wordt toegepast, wordt doorgaans kenmerk, of feature, genoemd. Kenmerken kunnen op de volgende manieren worden gedefinieerd:

• rechtstreekse selectie van de zijden van een deel
• selectie van een bestaand referentiekenmerk
• selectie van een bestaand kenmerkregelframe in de boomstructuur of het graphics-venster

Nadat er een karakteristiek symbool en de geometrie (meestal kenmerken genoemd) zijn gekozen waarop de tolerantie van toepassing zal zijn, wordt u gevraagd om de relevante referentiekenmerken te selecteren

Uitzondering hierop zijn vormtoleranties, die geen gebruik maken van referentiekenmerken.

Als u eerst een GD&T-symbool maakt, is het standaard karakteristiek symbool Positie. Zodra u een ander symbool kiest, wordt dat symbool de standaard totdat u weer een ander selecteert.

Karakteristieke symbolen worden in onderstaande tabel weergegeven.

Zodra u de referentiekenmerken hebt geselecteerd, komt u in de plaatsingsmodus, waar u:

• in 3D een annotatievlak kiest en vervolgens het symbool ergens binnen dat vlak plaatst
• in een tekening het symbool ergens in het blad plaatst

Een semantisch GD&T-symbool maken

1. (Optioneel) Gebruik de tool Referentiesymbool  om een willekeurige referentiekenmerken te maken waarnaar het symbool moet verwijzen. (Referentiesymbolen zijn ook semantisch)
   • Deze is optioneel omdat de vormeigenschappen (rechtheid, platheid, rondvormigheid en cilindervormigheid) geen referentiekenmerken vereisen)
   • Voor een enkel kenmerkregelframe kunt u maximaal drie referentiesymbolen selecteren
     • Er zijn maximaal drie referentiekenmerken

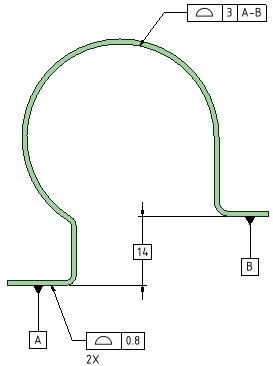

     • Elke van deze referenties kan door meer dan één referentiekenmerk worden vastgesteld (gescheiden door “-”, zoals in onderstaande afbeelding)



     • Zie ASMENormen van de American Society of Mechanical Engineers voor tekenpraktijken voor engineering. U kunt de stijl van uw annotaties aanpassen conform de ASME-normen. Raadpleeg ISO, JIS Y14.5, paragraaf 4.12 en afbeelding 4-22
   • Elk referentiesymbool kan in één enkel frame slechts één keer worden gebruikt
2. Selecteer het gewenste karakteristiek symbool in het deelvenster Opties (zie onderstaande tabel)
3. Kies een bevestigingstechniek in het deelvenster Opties
   • Formaat bijschrift (bij een bemating gevoegd)
   • Richtingsgerelateerde verbindingslijn (bij een notitieverbindingslijn gevoegd)
4. Volg de instructies om de benodigde referenties te selecteren
   • U kunt terwijl u Ctrl ingedrukt houdt meerdere zijden selecteren voor de volgende toleranties
     • ProfielLijn in de ruimte, omtrek van een object; wordt gebruikt om objecten te beschrijven bij het sweepen of vermengen.
     • Platheid
     • Positie voor planair formaatkenmerk (d.w.z. middenvlak)
     • Coaxiale cilinders (ASMENormen van de American Society of Mechanical Engineers voor tekenpraktijken voor engineering. U kunt de stijl van uw annotaties aanpassen conform de ASME-normen. Raadpleeg ISO, JIS Y14.5 afbeelding 4-34)
     • Voor meerdere zijden:
       • Het symbool toont het aantal zijden door bijvoorbeeld “3X” te vermelden, wat betekent dat de tolerantie betrekking heeft op drie zijden
       • Het aantal zijden wordt niet weergegeven voor coaxiale cilinders of middenvlak
       • Nadat deze zijn gemaakt zullen alle zijden worden gemarkeerd wanneer het symbool wordt geselecteerd
5. Klik op Voltooien om het symbool te plaatsen
6. Er verschijnt een annotatievlak
7. Sleep het vlak naar een gewenste plaatsingslocatie
   • Terwijl u het vlak sleept gebeurt het volgende:
     • De oriëntatie wordt op basis van de geometrie onder de cursor gewijzigd.
     • Bestaande annotatievlakken worden vooraf gemarkeerd voor selectie
8. Klik om het vlak te plaatsen
9. Het symbool verschijnt
10. Sleep het symbool naar een gewenste plaatsingslocatie
11. Klik om het symbool te plaatsen

Nadat het symbool is geplaatst, kunt u elke gewenste wijzigingswaarde toevoegen door:

1. De te wijzigen tolerantiewaarde of het te wijzigen referentiecompartiment te selecteren
2. Een wijzigingswaarde vanuit de miniwerkbalk kiezen

Wijzigingswaarden

Als u een symboolelement selecteert, laat de miniwerkbalk alle relevante wijzigingswaarden zien.

De betekenis en toepasbaarheid ervan staan beschreven in ASMENormen van de American Society of Mechanical Engineers voor tekenpraktijken voor engineering. U kunt de stijl van uw annotaties aanpassen conform de ASME-normen. Raadpleeg ISO, JIS Y14.5 (2009) en ASMENormen van de American Society of Mechanical Engineers voor tekenpraktijken voor engineering. U kunt de stijl van uw annotaties aanpassen conform de ASME-normen. Raadpleeg ISO, JIS Y14.41.

Hieronder staan beschikbare wijzigingswaarden weergegeven.

Opmerkingen over wijzigingswaarden:

• Translatie wordt toegepast op referenties (A, B, C, enz.) om aan te geven dat de referentie kan worden verplaatst binnen de gespecificeerde tolerantie.
• De geprojecteerde tolerantiezone wordt toegepast op positionele toleranties en omvat een minimale hoogte van de tolerantiezone. Dit wordt doorgaans gebruikt om de variatie met betrekking tot de loodrechtheid van schroefdraad- of perspassingsgaten waar bevestigingsmiddelen parende delen kunnen kruisen.
• Vrije toestand wordt toegepast op kenmerken of referenties die onderhevig zijn aan vrijetoestandvariatie. Dit is de vervorming van een deel nadat de fabricagekrachten verdwijnen. Vrijetoestandtoleranties zijn van toepassing na het verdwijnen van de fabricagekrachten.
• Raakvlak wordt alleen toegepast op vormtoleranties.
• Ongelijk verdeeld profiel wordt toegepast op profieltoleranties om aan te geven dat de tolerantie niet gelijkmatig op het profiel is toegepast. Zo ligt bijvoorbeeld het symbool onder de wijzigingswaarde tussen 0,3 en 0,1. Dit betekent dat de tolerantie in totaal 0,3 bedraagt en 0,1 ligt buiten het profiel en voegt materiaal toe. De overige 0,2 ligt binnen het profiel en verwijdert materiaal.







• Statistische tolerantie wordt gebruikt om toleranties aan gerelateerde componenten van een op correcte statistische gegevens gebaseerde assembly toe te wijzen.

• Tussen duidt erop dat de tolerantie van toepassing is op meerdere kenmerken of op een segment van een kenmerk dat is begrensd door eindpunten.

  Onderstaand voorbeeld toont een profieltolerantie tussen D en E. Het systeem vraagt u om een richting en een op te nemen eerste en laatste zijde te selecteren (eerste en laatste zijde kunnen dezelfde zijn). Hiermee worden er labels geplaatst op basis van de eerstvolgende beschikbare letters maar u dient wel notities te maken die verwijzen naar de locaties op de zijden.





  1. Selecteer de te wijzigen profieltolerantie

  2. Selecteer Tussen in de miniwerkbalk

  3. Selecteer een rand om de richting van het begrensde gebied of de groep kenmerken in te stellen

  4. Selecteer de eerste zijde

  5. Selecteer de laatste zijde

  6. Voltooien



• Totale omgeving en Aan alle kanten zijn van toepassing op

Kenmerkregelframe met meerdere segmenten

U kunt segmenten toevoegen aan GD&T-symbolen op veelal dezelfde manier als dat ze aanvankelijk zijn gemaakt.

In plaats van geometrie te selecteren, selecteert u het karakteristiek symbool van een bestaand GD&T-symbool.

Afhankelijk van welk karakteristiek symbool u wilt toevoegen, zal het systeem de beschikbaarheid van bestaande symbolen beperken.

Zo geldt bijvoorbeeld het toevoegen van Concentriciteit aan de positietolerantie van een gat een ongeldige bewerking.

FRTZF

Een FRTZF (Feature-Relating Tolerance Zone Framework [Op een kenmerk betrekking hebbend tolerantiezonekader]) bevat een enkel gegeven van een karakteristiek symbool gevolgd door elke tolerantie- en referentievereiste, de ene boven de andere.

FRTZF is van toepassing op positie- en profieltoleranties die met Patronen worden gebruikt.

Elk segment kan hetzelfde aantal referentiekenmerken hebben of minder dan het segment erboven.

Een FRTZF maken:

1. Selecteer een bestaande positie- of profieltolerantiewaarde
2. De miniwerkbalk verschijnt







3. Selecteer FRTZF toevoegen
4. Onder het eerste tolerantiesegment wordt een tweede toegevoegd
5. Herhaal dit zo vaak als nodig

De FRTZF-referentiekenmerken instellen:

1. Selecteer de eerste secundaire tolerantiewaarde

2. De miniwerkbalk verschijnt







3. Kies een van de volgende:
   • FRTZF verwijderen - om het segment te verwijderen
   • Geef één herhaald referentiekenmerk weer
   • Geef twee herhaalde referentiekenmerken weer
   • Geef drie herhaalde referentiekenmerken weer

 De miniwerkbalkopties passen zich aan aan de hand van welke segmenttolerantie wordt geselecteerd.

Referentiekenmerksymbolen voor patronen

Voor patronen kunt u een referentiekenmerksymbool maken dat op maar één patroondeel van toepassing is, of op het hele patroon

Vink in het deelvenster Opties de optie Slechts één patroondeel gebruiken aan om het symbool alleen op het geselecteerde patroondeel van toepassing te laten zijn. Vink de optie Uit om het symbool op het hele patroon toe te passen.

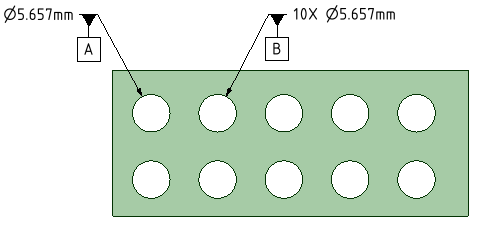

In onderstaande afbeelding ziet u een voorbeeld. Voor het hele patroon wordt het aantal patroondelen in het symbool vermeld.

Referentieframe

Het referentieframe (DatumObject, waarvan wordt aangenomen dat het een exact formaat en exacte vorm heeft, en in een exacte locatie, die wordt gebruikt om een geometrische relatie van andere objecten te lokaliseren of op te zetten. Reference Frame [DRF] bestaat uit drie loodrecht op elkaar staande vlakken die worden afgeleid van drie referentiekenmerken.

Referentiekenmerken die het DRF vormen, kunnen een combinatie zijn van vlakken en cilinders.

Het DRF wordt afgeleid van de referentiekenmerken. Dit betekent niet dat de referenties per se drie orthogonale planaire kenmerken moeten zijn.

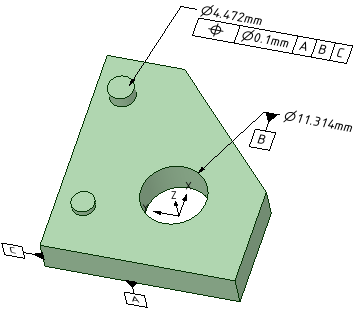

Het XYZ-coördinatenstelsel in bovenstaande afbeelding is het referentieframe dat wordt gevormd door de drie referentiekenmerken A, B en C.

Als u een DRF selecteert in de boomstructuur, wordt het in het venster Graphics gemarkeerd. Het DRF wordt ook in de boomstructuur gemarkeerd als u het in het venster Graphics selecteert.

Het DRF is mogelijk niet geldig als er wijzigingen zijn gemaakt die een of meer symbolen ongeldig hebben gemaakt. Ongeldige referentiekenmerken worden gemarkeerd met een rode “X” in de boomstructuur.

U kunt een DRF wissen door het in de boomstructuur te selecteren, net als andere SpaceClaim objecten.

Basisbematingen

Basisbematingen herleiden de geregelde kenmerken naar het DRF. Ze worden automatisch gegenereerd zodra het DRF is vastgesteld. Het enige wat u hoeft te doen is ze te plaatsen.

1. Rechtsklik op een GD&T-kenmerk in de boomstructuur.
2. Selecteer Basisbematingen maken vanuit het contextmenu.
3. Beweeg met de muis over het ontwerp en sleep elke bemating en klik om ze te plaatsen.
   • Er zijn toolguides beschikbaar om te wisselen tussen de verschillende richtingen (X, Y, Z) en om het annotatievlak te wijzigen.
   • De toolguides en toolhints zullen verschillen afhankelijk van het type kenmerk dat wordt bemaat.

In onderstaande afbeelding zijn basisbematingen voor een oppervlakteprofieltolerantie te zien.

Symbolen maken op basis van items in de boomstructuur

U kunt referentiekenmerksymbolen en kenmerkregelframes opnieuw maken in het graphicsvenster en weergaven maken op basis van symbolen die in de boomstructuur staan.

1. Selecteer een GD&T in de boomstructuur
2. RMB > Maak een kenmerkregelframesymbool
3. Selecteer of plaats een annotatievlak
4. Sleep het symbool om het te plaatsen

Als u een referentiekenmerk in de boomstructuur selecteert, volg dan dezelfde procedure maar gebruik RMB > Referentiekenmerksymbool maken
